| Номер в госреестре | 80788-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Открытое акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (ОАО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС -20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС -20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты стальным оцинкованным листом. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС -20 с заводскими номерами 6356, 6357, 6358, 6359, 6360, 6361 расположены на объектах ООО «Транснефть - Балтика», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Адреса расположения резервуаров
| Заводские номера | Адреса расположения резервуаров |
| 6356, 6358 | 172072, Россия, Тверская область, Торжокский район, п/о Сукромля, д. Захаркино, НПС «Торжок», Ленинградское РНУ, филиал ООО «Транснефть -Балтика». |
| 6357, 6359 | 172231, Россия, Тверская область, Селижаровский район, Захаровское сельское поселение, д. Сижинское, НПС «Борисово», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 6360, 6361 | 182523, Россия, Псковская область, Невельский район, д. Литвиново, ПСП «Невель», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |

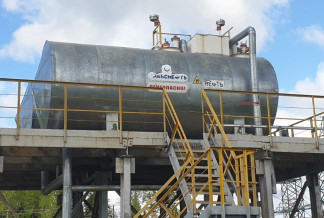

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1, 2, 3.
Рисунок 3 - Общий вид резервуаров РГС-20 ПСП «Невель»
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3: | |
| - секция 1 | 17 |
| - секция 2 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 6 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2 -го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г;
- рабочие эталоны 2 -го разряда из части 1 ГПС Приказа Росстандарта № 3459 от 30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
