| Номер в госреестре | 80787-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Открытое акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (ОАО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС -20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС -20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты стальным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 52, 53, 54, 55, 56, 57, 65, 76, 96, 97, 178, 181, 238, 239, 299, 302 расположены на объектах ООО «Транснефть - Балтика», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Адреса расположения резервуаров
| Заводские номера | Адреса расположения резервуаров |
| 54, 55 | 187210, Россия, Ленинградская область, Киришский район, д. Бор, ЛПДС «Кириши», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 65, 76 | 187015, Россия, Ленинградская область, Тосненский район, г.п. Красный Бор, 36ой км Московского шоссе, ЛПДС «Красный Бор», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 52, 53, 56, 57 | 188710, Россия, Ленинградская область, Всеволожский район, 32-ой км Мурманского шоссе, ЛПДС «Невская», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 178, 181 | 182142, Россия, Псковская область, Великолукский район, дер. Бор Лазава, НПС «Великие Луки», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 238, 239 | 171470, Россия, Тверская область, Кесовогорский район, п.г.т. Кесова Гора, НПС «Инякино», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 96, 97 | 188653, Россия, Ленинградская область, Всеволожский район, п. Лупполово, 7 -ой км Приозёрского шоссе, НПС «Сестрорецкая», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |
| 299, 302 | 171418, Россия, Тверская область, Рамешковский район, Никольский сельский округ, НПС «Тучево», Ленинградское РНУ, филиал ООО «Транснефть - Балтика». |

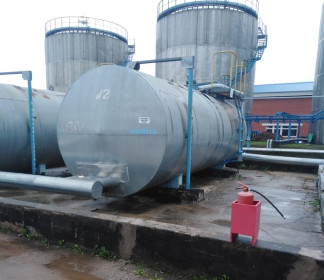

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1, 2, 3, 4, 5, 6, 7.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3: | |
| - секция 1 | 17 |
| - секция 2 | 3 |
| Пределы допускаемой относительной | |
| погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 16 шт. |
| Паспорт | - | 16 экз. |
| Градуировочная таблица | - | 32 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2 -го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г;
- рабочие эталоны 2 -го разряда из части 1 ГПС Приказа Росстандарта № 3459 от 30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
