| Номер в госреестре | 80644-20 |
| Наименование СИ | Тестеры сыпучести гранулированных материалов |
| Обозначение типа СИ | GTL, GT, GTB |
| Изготовитель | Компания "ERWEKA GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры сыпучести гранулированных материалов GTL, GT, GTB (далее - тестеры) предназначены для измерения угла естественного откоса, времени высыпания и массы порошка при контроле качества продукции в фармацевтической промышленности, медицине и других областях, связанных с необходимостью контроля скорости прохождения порошка при заранее известном его объеме (в соответствии с ЕР) и определения скорости прохождения порошка при заранее известной его массе.
Принцип работы тестеров заключается в измерении времени просыпания гранулята встроенными часами. В соответствии с ним, порошок проходит через воронку, расположенную на определенном расстоянии над круглой пластиной, на которой формирует гравиметрический конус. Полученный угол между горизонталью и конусом определяется оптическим устройством, а масса образца измеряется на весоизмерительной ячейке, расположенной под пластиной для образца.
Конструктивно тестеры выполнены в виде моноблока, в котором размещены весоизмерительная ячейка, резервуар для порошка, воронка для порошка, оптический датчик для измерения угла естественного откоса материала и встроенные часы. Тестеры оборудованы экраном, результаты измерений представляются в цифровом виде. Данные сохраняются на карту памяти встроенную в прибор.
Тестеры отличаются набором измеряемых параметров и потребляемой мощностью.

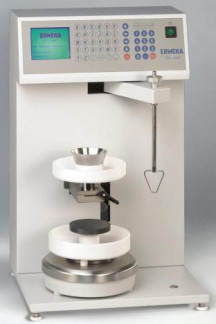

Внешний вид тестеров и места нанесения знака утверждения типа приведены на рисунке 1. Пломбирование тестеров не предусмотрено.
Тестеры имеют встроенное программное обеспечение (ПО), разработанное фирмой «ERWEKA GmbH».
Основные функции встроенного ПО: управление процессом измерений, хранение и представление результатов измерений. аблица 1- Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | ||
| GTL | GT | GTB | |
| Идентификационное наименование ПО | Firmware | Firmware | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 | не ниже 2.12 | не ниже 2.12 |
Идентификационные данные встроенного ПО отображаются на дисплеях тестеров в статусном окне ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений угла естественного откоса, градус (для тестеров GTB) | от 2 до 45 |
| Диапазон измерений времени, с | от 2 с до 99 ч 59 мин 59 с |
| Диапазон измерений массы, г (для тестеров GT и GTB) | от 1 до 4 000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений угла естественного откоса, градус (для тестеров GTB) | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений времени, с | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений массы, г (для тестеров GT и GTB) | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания: - от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Потребляемая мощность тестеров, В А, не более: - для тестеров GT | 200 |
| - для тестеров GTL и GTB | 250 |
| Габаритные размеры, мм, не более - высота | 700 |
| -длина | 430 |
| - ширина | 400 |
| Масса, кг, не более | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на переднюю панель корпуса тестера в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Таблица 4 - Комплект поставки тестеров
| Наименование | Обозначение | Количество |
| 1 Тестер сыпучести гранулированных материалов в составе: | GT или GTL или GTB | 1 |
| водяная баня | - | 1 |
| температурный датчик | - | 1 |
| шнур питания | - | 1 |
| подставка под стаканы | - | 1 |
| стакан | - | 1 |
| тестирующая станция | - | 1 |
| магнитные датчики | - | 6 |
| комплект конусов | - | 1 |
| 2 Руководство по эксплуатации | 1 шт. | |
| 3 Методика поверки | МП-640-010-20 | 1 шт. |
осуществляется в соответствии с документом МП-640-010-20 «ГСИ. Тестеры сыпучести гранулированных материалов GTL, GT, GTB. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 22 июля 2020 года.
Основные средства поверки:
- установка для поверки секундомеров УПМС-1, регистрационный номер 38180-08 в Федеральном информационном фонде;
- государственный рабочий эталон единицы массы 1 разряда в диапазоне значений от 110-3 до 4 кг по ГОСТ 8.021.2015, регистрационный номер 3.1.ZZT.0274.2018 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке тестеров в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта № 1621 от 31 июля 2018 г. Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 1110-ст от 7 августа 2015 г. Об утверждении государственной поверочной схемы для средств измерений массы Техническая документация изготовителя
