| Номер в госреестре | 80611-20 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | ДЧВ-10-1 |
| Изготовитель | Акционерное общество "Казанское приборостроительное конструкторское бюро" (АО "КПКБ"), г. Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения ДЧВ-10-1 (далее - датчики) предназначены для измерений частоты вращения.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик, создаёт в его магнитоиндукционной системе постоянное магнитное поле. Датчик работает в паре с индуктором в виде зубчатого колеса с магнитными свойствами. Прохождение зуба индуктора вблизи рабочего торца датчика вызывает изменение магнитного потока, охватывающего витки измерительных обмоток датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в витках измерительных обмоток датчика. Зубчатое колесо механически связано с валом измеряемого объекта. Частота генерируемого датчиком электрических сигналов переменного тока пропорциональна количеству зубьев зубчатого колеса и частоте вращения измеряемого объекта. Форма выходных сигналов близка к синусоиде Конструктивно датчики выполнены в виде неразборного металлического корпуса. Для крепления датчика на объекте, на фланце имеются два отверстия под винт М6.
Датчики частоты вращения ДЧВ -10-1 имеют три независимых выходных электрических сигнала с частотой переменного тока, пропорциональной частоте вращения контролируемого объекта.
Общий вид датчиков частоты вращения ДЧВ-10-1 представлен на рисунке 1. Пломбирование датчиков частоты вращения ДЧВ-10-1 не предусмотрено.

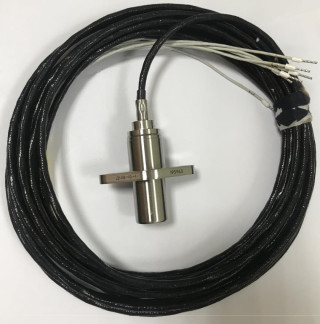

Рисунок 1 - Общий вид датчиков частоты вращения ДЧВ-10-1
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 90 до 12000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(1+N0,001), N - заданное значение частоты вращения |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Зазор между чувствительным элементом датчика и объектом измерения, мм | от 0,7 до 1,0 |
| Электрическое сопротивление изоляции в НКУ (при 100 В), МОм, не менее | 20 |
| Диапазон выходного напряжения, В | от 0,2 до 30 |
| Условия эксплуатации: - температура рабочей среды, °С | от -60 до 250 |
| Габаритные размеры, мм, не более: - диаметр | 22 |
| - длина | 73 |
| Масса, кг, не более | 0,8 |
| Наименование | Обозначение | Количество |
| Датчик частоты вращения | ДЧВ-10-1 | 1 шт. |
| Руководство по эксплуатации | ЯСИЛ.402148.034 РЭ | 1 экз. на партию |
| Этикетка | ЯСИЛ.402148.034 ЭТ | 1 экз. |
| Методика поверки | МП 204/3-08-2020 | 1 экз. |
осуществляется по документу МП 204/3-08-2020 «Государственная система обеспечения единства измерений. Датчики частоты вращения ДЧВ-10-1. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 сентября 2020 г.
Основные средства поверки: стенд СП31 (рег. № 61681-15); частотомер электронносчетный ЧЗ -63 (рег. № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в этикетку.
приведены в эксплуатационном документе.
Технические условия ЯСИЛ.402148.034 ТУ
