| Номер в госреестре | 80555-20 |
| Наименование СИ | Каналы измерительные |
| Обозначение типа СИ | MS-System RE103/WW017 |
| Изготовитель | "Meggit GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные MS-System RE103/WW017 (далее - каналы) предназначены для измерений осевых перемещений валов газотурбинных установок SGT5-2000E, находящихся на Нижнекамской ГРЭС, г. Нижнекамск.
Принцип действия основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного тока.
Каналы измерительные MS-System RE103/WW017 состоят из преобразователя вихретокового WW017 и трансмиттера RE103, который преобразует сигнал от преобразователя вихретокового в унифицированный токовый сигнал от 4 до 20 мА. Для питания канала используется питание от внешних источников.

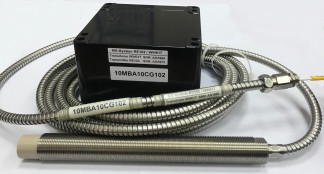

Общий вид каналов измерительных MS-System RE103/WW017 представлен на рисунке 1. Опломбирование каналов не предусмотрено.
Meggitt GmbH
www '■neggin de Vibro - Meter
Typ RE103 PNR VMD-RE103 Ex II 3G Ex nA II T3 SNR AG1973 PO 17 771 U 24 V DC I 150 mA Рисунок 2 - Маркировочная табличка
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений осевого перемещения, мм | от 2 до 8 |
| Номинальное значение коэффициента преобразования, мА/мм | 2,67 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±3 |
| Пределы относительной погрешности измерений осевого перемещения, % | ±3 |
| Диапазон выходного постоянного тока, мА | от 4 до 20 |
Таблица 2 - Технические характеристики
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +145 |
| Габаритные размеры, мм, не более: - преобразователя вихретокового WW017 (диаметрхдлина) - трансмиттера RE103 (длинахширинахвысота) | 024x250 125x125x82 |
| Длина соединительного кабеля, м, не более | 5 |
| Масса, кг, не более: - преобразователя вихретокового WW017 - трансмиттера RE103 | 1.3 1.4 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Канал измерительный MS-System RE103/WW017 в составе: | №№ 01MBA10CG101, 01MBA10CG102, 02MBA10CG101, 02MBA10CG102 | 4 шт. |
| Преобразователь вихретоковый WW017 | №№ AH1958, AI0130, AI0129, AH1957 | 4 шт. |
| Трансмиттер RE103 | №№ AH1960, AI0132, AI0131, AH1959 | 4 шт. |
| Паспорт | - | 4 экз. |
| Методика поверки | МП 204/3-06-2020 | 1 экз. |
осуществляется по документу МП 204/3-06-2020 «Каналы измерительные MS-System RE103/WW017. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 сентября 2020 года.
Основные средства поверки: головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр цифровой Agilent 34411A (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе
Техническая документация фирмы «Meggitt GmbH», Германия
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 06.08.2025 |
