| Номер в госреестре | 80345-20 |
| Наименование СИ | Преобразователи вторичные виброизмерительные |
| Обозначение типа СИ | VSE |
| Изготовитель | IFM Electronic GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вторичные виброизмерительные серии VSE (далее - преобразователи) предназначены для измерения и контроля виброускорения совместно с первичными вибропреобразователями.
Принцип действия преобразователей основан на преобразовании сигналов, поступающих от первичных вибропреобразователей, в цифровой код или аналоговый сигнал. Преобразователи имеют четыре динамических входа, что позволяет подключить одновременно до четырех вибропреобразователей.
Преобразователи вторичные виброизмерительные серии VSE выпускаются в следующих модификациях: VSE002, VSE003, VSE100, VSE101 VSE150, VSE151, VSE152, VSE153 и VSE154. Преобразователи модификации VSE100 имеют восемь дополнительных аналоговых входов/выходов. Преобразователи модификации VSE150, VSE151, VSE152, VSE153 и VSE154 имеют цифровые интерфейсы: VSE150 - интерфейс передачи данных ProfiNet, VSE151 - интерфейс передачи данных Ethernet/IP, VSE152 - интерфейс передачи данных EtherCAT, VSE153 - интерфейс передачи данных ModbusTCP, VSE154 - интерфейс передачи данных Ethernet Powerlink.
Преобразователи вторичные виброизмерительные серии VSE предназначены для работы с вибропреобразователями серий VSP и VSA, изготавливаемых IFM Electronic GmbH, Германия (вибропреобразователи в состав не входят).

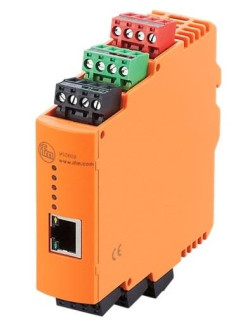

Общий вид преобразователей вторичных виброизмерительных серии VSE и места опломбирования приведены на рисунках 1 -3.
Рисунок 1 - Общий вид преобразователей вторичных виброизмерительных модификаций
VSE002 и VSE003 и место опломбирования
| '' *1 | Ш ' | Место опломбирования | |
| 1, | щ | ||
Рисунок 3 - Общий вид преобразователей вторичных виброизмерительных модификаций VSE150, VSE151, VSE152, VSE153 и VSE154 и место опломбирования
Преобразователи вторичные виброизмерительные серии VSE имеют внешнее программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения вибродиагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой преобразователя и процессом измерений. Метрологически значимая часть ПО является неизменной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 -2014 - низкий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VES004 |
| Номер версии (идентификационный номер ПО) | V1.30.04 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения, м/с2 | от 1 до 980 |
| Диапазон рабочих частот, Гц | от 2 до 12000 |
| Пределы основной относительной погрешности измерений виброускорения, % на базовой частоте 100 Гц в диапазоне частот от 2 до 12000 Гц | ±1 ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающей среды от нормальных условий измерений, в рабочем диапазоне температур, % | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Примечание: - характеристики указаны без учета погрешностей первичных вибропреобразователей - характеристики указаны при коэффициенте преобразования вибропреобразователей равном 10,2 мВ/(мс-2) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - рабочий диапазон температур, °С - VSE002, VSE003, VSE100, VSE101 - VSE150, VSE151, VSE152, VSE153, VSE154 | от 0 до +70 от 0 до +60 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - VSE002, VSE003 - VSE100, VSE101 - VSE150, VSE151, VSE152, VSE153, VSE154 | 103,4x25,4x100 105x50x114 105,3x50x114,2 |
| Масса, г, не более: - VSE002, VSE003 - VSE100, VSE101 - VSE150, VSE151, VSE152, VSE153, VSE154 | 238 357 297 |
наносится в паспорт методом наклейки или печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователь вторичный виброизмерительный серии VSE | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 204/3-03-2018 | 1 экз. |
осуществляется по документу МП 204/3-03-2018 «ГСИ. Преобразователи вторичные виброизмерительные серии VSE. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 сентября 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Техническая документация IFM Electronic GmbH, Германия
