| Номер в госреестре | 80315-20 |
| Наименование СИ | Установка измерительно-вычислительная |
| Обозначение типа СИ | УИВ 109 |
| Изготовитель | Hewlett-Packard Company, Test and Measurement Organization, США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка измерительно-вычислительная УИВ 109 (далее У 109) предназначена для измерения электрических сигналов, поступающих с первичных преобразователей, а именно: датчиков силы и момента (тензометрических весов), термометров сопротивления, датчиков давления, датчиков углового положения моделей летательных аппаратов (тензометрические датчики уровня, акселерометров, потенциометров), перемещения, и обеспечивает перевод их в цифровой сигнал, поступающий в обработку на персональном компьютере.
Принцип действия УИВ 109 основан на питании датчиков постоянным напряжением, преобразовании входных сигналов от датчиков в цифровую форму с помощью быстродействующего аналого-цифрового преобразователя, синхронного цифрового детектирования измеренного сигнала и дальнейшей его обработке и отображении результатов измерений на дисплее.
УИВ 109 позволяет осуществлять запуск аэродинамической трубы в автоматическом режиме, поддержание заданных параметров аэродинамической трубы во время эксперимента, своевременное обнаружение отказов в работе систем. Визуализация на экран, сбор и запись информации в протокол в память персонального компьютера происходят в режиме реального времени с заданным квантом (частотой) отсчётов.
Основным измерительным модулем УИВ 109 является сканирующий высокопроизводительный 64-х канальный аналого-цифровой преобразователь, внутри которого размещается восемь 8-ми канальных модулей комплексного преобразования сигналов с различным набором опций (цифровых фильтров, коэффициентов усиления).
Общий вид и место пломбирования представлены на рисунке 1.

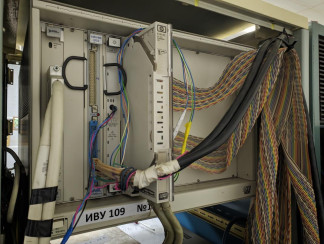

Рисунок 1 - Общий вид УИВ 109 и место пломбирования
Программное обеспечение УИВ 109 (далее - ПО) является автономным и используется
на ПК.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1-Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «AdcXP» |
| Номер версии (идентификационный номер) ПО | 4.0.0.0 |
Таблица 2- Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Число каналов | 32 | 32 |
| Диапазон измерения напряжения постоянного тока | от -250 мВ до +250 мВ | от -10 В до +10 В |
| Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока к верхней границе диапазона измерений, % | ± 0,05 | ± 0,05 |
| Наименование характеристики | Значение |
| Общее число каналов | 64 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220 ± 22 |
| - частота напряжения переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, В-А, не более | 1690 |
| Габаритные размеры средства измерений, мм, не более | |
| -высота | 323 |
| -ширина | 425 |
| -длина | 602 |
| Масса, кг, не более | 24,8 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от 15 до 25 |
| -относительная влажность, не более, % | 80 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. /экз. |
| Установка измерительно-вычислительная | УИВ 109 | 1 |
| Руководство по эксплуатации | 1685.000.00 РЭ | 1 |
| Формуляр | 1685.000.00 ФО | 1 |
| Методика поверки | МП 4.34.013-2020 | 1 |
| Программное обеспечение | AdcXP Версия не ниже 4.0.0.0 | 1 |
осуществляется по документу МП 4.34.013-2020 «ГСИ. Установка измерительно-вычислительная УИВ 109. Методика поверки», утверждённому ФГУП «ЦАГИ» 27.05.2020 г.
Основные средства поверки:
рабочий эталон 3-ого разряда по ГОСТ 8.027-2001 (калибратор Fluke 9100E, регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к измерительновычислительной установке УИВ 109
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
