| Номер в госреестре | 80135-20 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ППЦ 9639А |
| Изготовитель | Закрытое акционерное общество "Компания автоприцепов" (ЗАО "КАПРИ"), Ленинградская обл., Кировский р-н пгт Павлово |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ППЦ 9639А (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ представляет собой алюминиевую сварную цистерну, имеющую в поперечном сечении чемоданообразную форму, закрепленную на ходовой части при помощи сварных соединений. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех или пяти секций. Внутри цистерны имеются перегородки -волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

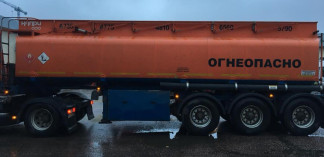

Общий вид ППЦ представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Верхний оорт Б (4:1)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | X899639AGD3A C6253 | X899639AGE1 AC6349 |
| Номинальная вместимость, дм3 | 29000 | |
| Действительная вместимость 1 -й секции, дм3 | 6800 | 6850 |
| Действительная вместимость 2 -й секции, дм3 | 5800 | 4800 |
| Действительная вместимость 3 -й секции, дм3 | 8700 | 4800 |
| Действительная вместимость 4 -й секции, дм3 | 7700 | 6700 |
| Действительная вместимость 5 -й секции, дм3 | - | 5850 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ,%, не более | ±1,5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 6100 |
| Длина, мм, не более | 9400 |
| Высота, мм, не более | 3500 |
| Ширина, мм, не более | 2550 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | ШЩ 9639А | 2 шт. |
| Запасные части, инструменты и принадлежности | 2 комплекта | |
| Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
