| Номер в госреестре | 80131-20 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | OKT TRAILER DORS T1 |
| Изготовитель | "OK KARDESLER DAMPER KAROSER VE DINGIL IM", Турция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны OKT TRAILER DORS T1 (далее - ППЦ) предназначены для измерений объема и транспортировки нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

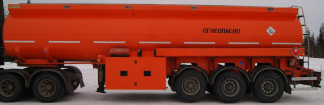

Общий вид ППЦ представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения | ||
| Заводской номер | NP9MS22 30D30023 25 | NP9T1V 209CA0 02427 | NP9T1V 201CA0 02044 |
| Номинальная вместимость, дм3 | 29500 | 29100 | 28000 |
| Количество отсеков | 4 | ||
| Пределы допускаемой относительной погрешности ППЦ, как меры полной вместимости при 20 °С, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Снаряженная масса, кг, не более | 8500 |
| Длина, мм, не более | 12000 |
| Ширина, мм, не более | 2900 |
| Высота, мм, не более | 3400 |
| Температура окружающей среды эксплуатации, °С | от -40 до +50 |
наносится на титульный лист паспорта ППЦ типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | OKT TRAILER DORS T1 | 3 шт. |
| Паспорт | - | 3 шт. |
осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений (ГСИ). Автоцистерны для жидких нефтепродуктов. Методика поверки» (с Поправкой) с применением массового метода измерения вместимости ТМ взвешиванием ТМ на весах.
Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1 погрешность которых составляет не более ±0,1 % действительного значения измеряемой массы
- термометр с ценой деления шкалы не более 0,5 °С и диапазоном измерений температуры от 0 °С до плюс 50 °С по ГОСТ 28498;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу (рисунок 2) и на свидетельство о поверке.
отсутствуют
Приказ Федерального агентства по техническому регулированию и метрологии № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (с изменениями на 21 августа 2018 года)
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 09.06.2025 |
