| Номер в госреестре | 80088-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с плавающей крышей |
| Обозначение типа СИ | РВСПК-50000 |
| Изготовитель | Открытое акционерное общество "Сибнефть-ОНПЗ" (ОАО "Сибнефть-ОНПЗ"), г. Омск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-50000 предназначены для измерения объема нефти, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, с номинальной вместимостью 50000 м3.
Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-50000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и плавающей крышей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-50000 расположены на территории ТСБ-2 АО «Газпромнефть-ОНПЗ».

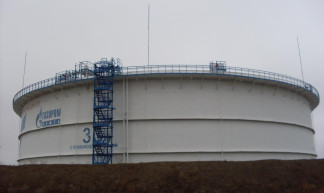

Общий вид резервуаров стальных вертикальных цилиндрических с плавающей крышей РВСПК-50000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических с плавающей крышей РВСПК-50000 не предусмотрено.
отсутствует
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| зав. №№ 33, 34, 35, 36 | |
| Номинальная вместимость, м3 | 50000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,10 |
Т аблица 2 - Т ехнические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота резервуара | 17950 |
| - диаметр | 60700 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-50000 (зав. №№ 33, 34, 35, 36) | РВСПК-50000 | 4 шт. |
| Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ -80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 3 00 мм;
- теодолит 2Т30П (регистрационный №5305 -85) с диапазоном измерения вертикальных углов -55...+60°;
- динамометр пружинный (регистрационный №1808 -63) с диапазоном измерения до 100Н;
- штангенциркуль ТТТЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048 -05) с диапазоном измерений 0 -500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с плавающей крышей РВСПК-50000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
