| Номер в госреестре | 79958-20 |
| Наименование СИ | Преобразователи уровня гидростатические |
| Обозначение типа СИ | FD-01.2 |
| Изготовитель | PROFIMESS GmbH, Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня гидростатические FD-01.2 (далее - преобразователи уровня) предназначены для измерения уровня жидкости в резервуарах, эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ -ТЭЦ, г. Нижнекамск.
Принцип действия преобразователей уровня основан на измерении давления столба жидкости посредством емкостного керамического датчика относительного давления. Преобразователь уровня погружен на кабельном подвесе в резервуар с контролируемой жидкостью и измеряет разность давлений между давлением в точке расположения измерительного устройства и атмосферным давлением. Величина измеренной разности давления прямо пропорциональна уровню погружения преобразователя давления. Преобразователи уровня передают измеренное значение разности давлений в виде стандартного выходного токового сигнала (от 4 до 20 мА).
Преобразователи уровня состоят из емкостного керамического датчика относительного давления с открытой мембраной и кабельного подвеса с передающими проводами.

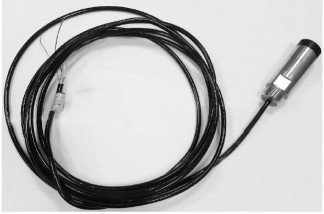

Общий вид преобразователей уровня представлен на рисунке 1.
Пломбирование преобразователей уровня от несанкционированного доступа не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости, мм | от 150 до 2000 |
| Пределы допускаемой основной приведенной погрешности измерений уровня*, % | ±0,35 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня*, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 |
| * в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой жидкости, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - давление рабочей среды, МПа | от -25 до +40 от -10 до +40 95 (без конденсации) от 84 до 106 от 0,01 до 0,6 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более - длина - диаметр | 129 39,5 |
| Длина кабеля, м, не более | 10 |
| Масса, кг, не более | 0,4 |
| Средний срок службы, лет не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь уровня гидростатический | FD-01.2 | 3 шт. |
| Паспорт | ПС | 3 экз. |
| Методика поверки | МП 208-025-2020 | 1 экз. |
осуществляется по документу МП 208-025-2020 «ГСИ. Преобразователи уровня гидростатические FD-01.2. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 августа 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 3 с диапазоном измерений равным диапазону поверяемого преобразователя уровня, пределами допускаемой погрешности ±(0,4+0,2(Ь-1))мм, где L - число полных и не полных метров в отрезке;
- калибратор многофункциональный и коммуникатор BEAMEX MC6(-R), диапазон измерений силы постоянного тока от 0 до 25 мА (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке преобразователя
уровня.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям уровня гидростатическим FD-01.2
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
