| Номер в госреестре | 79885-20 |
| Наименование СИ | Измерители геометрических параметров бревен |
| Обозначение типа СИ | ВЕКТОР-3D |
| Изготовитель | Общество с ограниченной ответственностью "АВТОМАТИКА-ВЕКТОР" (ООО "АВТОМАТИКА-ВЕКТОР"), г. Архангельск. |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители геометрических параметров бревен ВЕКТОР-3D (далее - измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых материалов и на продольных транспортерах подачи круглого лесоматериала.
Принцип действия измерителей основан на цифровой обработке изображения измеряемых бревен, в основу работы положен принцип оптической триангуляции.
Измерители состоят из трёх видеомодулей, энкодера инкрементального (датчик перемещений), фотоствора, промышленного компьютера, блока питания, соединительных кабелей.
Видеомодули крепятся на раме в одной плоскости под углом 120° относительно друг друга. В состав каждого видеомодуля входит видеокамера и лазерный разметчик.
Лазерными разметчиками на поверхности бревна создаётся линия. Эта линия, выделенная на кадрах, полученных от трёх видеокамер, образует полный контур текущего сечения бревна. При измерении сигнал от видеокамер поступает в промышленный компьютер, оснащённый платой видеозахвата, где оцифровывается, а затем обрабатывается с помощью специального программного обеспечения и вычесляется диаметр бревна.
Энкодер инкрементальный механически связан с валом транспортёра. На некотором расстоянии до плоскости видеомодулей устанавливается фотоствор, состоящий из двух фотодатчиков для обнаружения бревна в зоне измерения.
Пока створ фотодатчиков перекрыт проходящим бревном, подсчитываются импульсы, поступающие от энкодера инкрементального. Сигналы от обоих датчиков поступают на промышленный компьютер, где вычисляется длина бревна.
Для обогрева в зимнее время в видеомодулях по требованию заказчика могут устанавливаться термореле и обогревательный элемент.
Измерители могут определять другие геометрические параметры бревен.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.

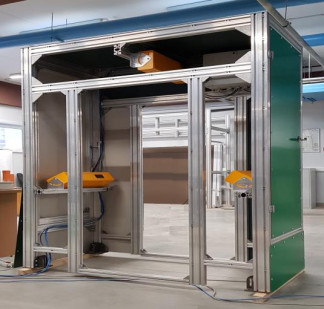

Общий вид измерителей представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей геометрических параметров бревен ВЕКТОР -3D Программное обеспечение
Измерители имеют автономное программное обеспечение «LogScanner», предназначенное для сбора, обработки и передачи данных, а также настройки измерителей.
Уровень защиты программного обеспечения «LogScanner» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характери стик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | LogScanner |
| Номер версии (идентификационный номер) программного обеспечения | не ниже v1.97 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 7EA80616C3A70177DFC887FAB76D88 6A* (файл ScanServ.exe) |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| * - контрольная сумма указана для версии v1.97 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений диаметра, мм | от 30 до 700* |
| Пределы допускаемой абсолютной погрешности измерений диаметра: - в статическом режиме, мм - в динамическом режиме, мм | ±1 ±2 |
| Диапазон измерений длины, м | от 0,8 до 9,0* |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±30 |
| * - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 50 до 60 |
| Потребляемая мощность, Вт, не более: | |
| - без опции подогрева видеомодулей; | 250 |
| - с опцией подогрева видеомодулей. | 430 |
| Габаритные размеры (с рамой), мм, не более: | |
| - высота; | 2330 |
| - ширина; | 2520 |
| - глубина. | 960 |
| Масса, кг, не более: | |
| - без опции подогрева видеомодулей; | 58 |
| - с опцией подогрева видеомодулей. | 65 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С: | |
| - без опции подогрева видеомодулей; | от 0 до +40 |
| - с опцией подогрева видеомодулей. | от -40 до +40 |
| - относительная влажность, % | от 20 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет, не менее | 7 |
| Средняя наработка на отказ, ч, не менее | 45000 |
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта.
Таблица 4 — Комплектность измерителей
| Наименование | Обозначение | Количество |
| Видеомодуль* | - | 3 шт. |
| Промышленный компьютер с установленным программным обеспечением** | - | 1 шт. |
| Блок питания 240 Вт, 24В | - | 1 шт. |
| Блок питания 60 Вт, 12В | - | 1 шт. |
| Фотоствор | - | 1 шт. |
| Энкодер инкрементальный (датчик перемещений) | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 комп. |
| Коробка клеммная | - | 1 шт. |
| Калибр-образец типа «шахматка» | - | 1 шт. |
| Калибр-образец типа «труба»: - диаметром 315 мм - диаметром 200 мм - диаметром 100 мм | - | 3 шт. |
| Программное обеспечение на электронном носителе | LogScanner | 1 шт. |
| USB-ключ | 1 шт | |
| Рама из алюминиевого профиля ** | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
| Наименование | Обозначение | Количество |
| Методика поверки | МП 2512/0003-2020 | 1 экз. |
| !аказчика | ||
| * - поставляется с опцией подогрева по требованию з ** - поставляется по требованию заказчика | ||
осуществляется по документу МП 2512/0003 -2020 «ГСИ. Измерители геометрических параметров бревен ВЕКТОР -3D. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 марта 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66.190-005-62064430-2019 Измерители геометрических параметров бревен ВЕКТОР-3D. Технические условия
| Зарегистрировано поверок | 17 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
