Датчики силоизмерительные тензорезисторные UL, 79814-20

Назначение

Датчики силоизмерительные тензорезисторные (далее - датчики силы) предназначены для измерений статических и медленно меняющихся сил.

Описание

Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.

Датчики силы имеют индивидуальную градуировочную характеристику вида:

[/й = fcxF + й ,

где ^а - значение выходного сигнала, В (мВ/В); ^ - коэффициент чувствительности, В (мВ/В); F - отношение приложенной нагрузки к номинальной Fi/FHOM; 'D - свободный член, В (мВ/В). Индивидуальные значения коэффициентов ^ и ^ заносятся в паспорт каждого датчика. Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорези-сторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силы изготовлены с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.

Датчики силы являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления и обработки электрического сигнала применяются соответствующие измерительные усилители. Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.

Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

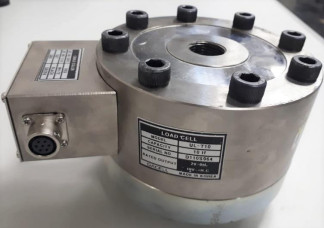

Модификации датчиков силы отличаются габаритными размерами и массой. Обозначение модификаций: UL-TX или UL40-TX, где UL-T или UL40-T - обозначение типа по каталогу производителя, X - принимает значение 2, 5, 10, 50, 100. Внешний вид датчика силы приведен на рисунке 1.

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационных документов типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 4.28.012-2020 «ГСИ. Датчики силоизмерительные тензорезисторные. Методика поверки», утвержденному ФГУП «ЦАГИ» 18.03.2020 г.

Основные средства поверки:

Машины силовоспроизводящие 3 -го разряда по приказу Росстандарта от 22.10.19 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

Усилитель измерительный MGCplus с измерительным модулем ML38 (Госреестр № 19298-09), диапазон измерений ± 5,1 мВ/В, класс точности 0,0025;

Вольтметр универсальный В7-78/1 (Госреестр № 52147-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным UL

Приказ Росстандарта от 22.10.19 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
