| Номер в госреестре | 79766-20 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Закрытое акционерное общество "Завод Анкер" (ЗАО "Завод Анкер"), г. Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - РВС) предназначен для измерения объема нефти и нефтепродуктов.
РВС представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей.
РВС оснащен дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации.
Место нахождения резервуара вертикального стального цилиндрического РВС -20000, заводской номер 3: АО «Транснефть-Сибирь», Тюменское УМН, ЛПДС «Торгили». На рисунке 1 представлен общий вид РВС.

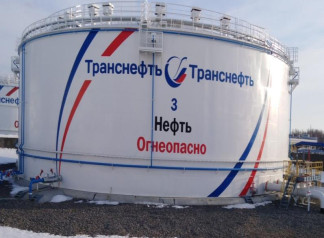

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС -20000,
заводской номер 3
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 зав. № 3 | 1 |
| Паспорт вертикального стального цилиндрического резервуара | 1 |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07:
Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
Штангенциркуль ТТТЦ -I, регистрационный номер 260-05;
Толщиномер ультразвуковой УТ -93П/1, регистрационный номер 18374-10. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-20000
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки.
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 28.07.2025 |
