| Номер в госреестре | 79743-20 |
| Наименование СИ | Cистемы мультисенсорные измерительные |
| Обозначение типа СИ | LVC |
| Изготовитель | Vision Engineering Ltd., Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мультисенсорные измерительные LVC (далее - системы) предназначены для бесконтактных и/или контактных измерений линейных и угловых размеров деталей.
Принцип работы систем основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного измерительного стола и с измерительной шкалы оси Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокуса. Опционально для измерений по осям X, Y и Z системы могут быть оснащены контактным датчиком Renishaw TP 20.
Системы состоят из гранитного основания, измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, джойстика, персонального компьютера (ПК) и монитора. Система обработки измерений производит обработку полученных результатов и выводит их на экран в цифровой и графической формах.
Системы в зависимости от типоразмеров изготавливают двух модификаций: LVC 200 и LVC 400.
Системы оснащаются моторизованными столом и штативом, а их управление осуществляется при помощи ЧПУ. Измерения проводятся в ручном и автоматическом режимах. В ручном режиме перемещение осуществляется с помощью джойстика. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы на экран монитора выводится программа измерения, чертеж модели, изображение измеряемого образца и текущие координаты.

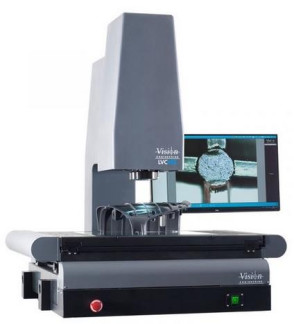

Общий вид систем представлен на рисунке 1.
Рисунок 1 - Общий вид систем мультисенсорных измерительных LVC Пломбирование систем не предусмотрено.
Для работы с системами применяется программное обеспечение (далее - ПО): «M3».
ПО «М3» позволяет осуществлять измерения по осям X, Y и Z, выводить результаты на экран персонального компьютера, а также «сшивать» получаемые изображения.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | М3 |
| Номер версии (идентификационный номер) ПО | не ниже v.3.30.20 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | LVC 200 | LVC 400 |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 200 От 0 до 150 От 0 до 200 | От 0 до 400 От 0 до 300 От 0 до 200 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y оптическим бесконтактным способом, мкм | ±(1,3 + 10,5 L/1000) | |
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z оптическим бесконтактным способом, мкм | ±(8 + 0,7L) | |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y и Z контактным датчиком, мкм * | ±(1,7 + L/100) | |
| Цена единицы наименьшего разряда линейных измерений, мм | 0,0001 | |
| Диапазон измерений плоского угла, ° | от 0 до 360 | |
| Цена единицы наименьшего разряда при измерении плоского угла, " | 1 | |
| Пределы допускаемой абсолютной погрешности при измерении плоского угла, " | ±20 | |
| где L - измеряемая длина в мм, * - опционально при наличии контактного датчика. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| LVC 200 | LVC 400 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +18 до +22 | |
| - относительная влажность воздуха, % | от 30 до 90 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50/60 | |
| Габаритные размеры, мм, не более | ||
| - ширина | 540 | 916 |
| - длина | 650 | 650 |
| - высота | 1025 | 1108 |
| Масса, кг, не более | 350 | 400 |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 10000 | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система мультисенсорная измерительная LVC | LVC 200, LVC 400 | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Контактный датчик Renishaw TP 20 | - | По заказу |
| USB ключ | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
| Методика поверки | МП АПМ 53-19 | 1 экз. |
осуществляется по документу МП АПМ 53-19 «ГСИ. Системы мультисенсорные измерительные LVC. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» июня 2020 г.
Основные средства поверки:
- Рабочий эталон единицы длины 2 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
- мера длины штриховая;
- Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- Рабочий эталон единицы плоского угла 4 разряда по Государственной поверочной схеме для средств измерений плоского угла утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 - меры угловые призматические.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация Vision Engineering Ltd., Великобритания
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 26.10.2025 |
