| Номер в госреестре | 79688-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-400, РВСП-1000 |
| Изготовитель | Котельно-механический завод, г. Ростов-на-Дону (изготовлены в 1967-1968 г.г.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВСП-1000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВСП-1000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Резервуар РВСП-1000 дополнительно оборудован плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 зав.№№ 6, 8, 10, 18, 20, 22, РВС-400 зав.№№ 17, 19, РВСП-1000 зав.№ 21 расположены: Курганская обл., г. Шадринск, ул. Курганский тракт, д. 14, ПАО «НК «Роснефть» - Курганнефтепродукт», НБ Шадринск.

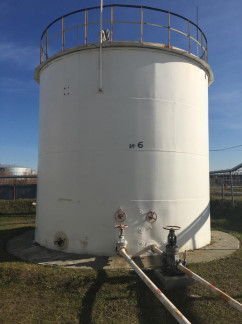

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВСП-1000 представлены на рисунке 1-3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВСП-1000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-200 | РВС-400 | РВСП-1000 | |
| Номинальная вместимость, м3 | 200 | 400 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-400 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический | РВСП-1000 | 1 шт. |
| Паспорт | - | 9 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230 -08);
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВСП-1000
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
