| Номер в госреестре | 79586-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-40 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 40 м3.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, состоящий из цилиндрической стенки и двух днищ.
Конструкция резервуара горизонтального стального цилиндрического по исполнению: одностенного с сферическими днищами РГС-40 предусматривает подземную установку.
Резервуар оснащен необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой и технологическими люками; дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения; молниезащитой и защитой от статического электричества.
Резервуар РГС-40 с заводским номером 58845(ЕП-2) размещен на площадке нефтеперекачивающей станции «Мелковка» (НПС «Мелковка») Марийского районного нефтепроводного управления (далее МРНУ) АО «Транснефть-Верхняя Волга».

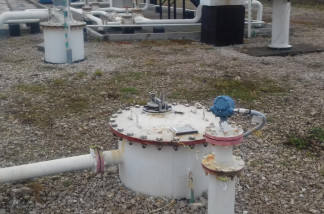

Общий вид площадки размещения и эскиз конструкций подземного резервуара представлены на рисунках 1 -2.
Рисунок 2 - Эскиз конструкции резервуара стального горизонтального цилиндрического
РГС-40
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-40 не предусмотрено.
отсутствует.
Метрологические и технические характеристики представлены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-40 |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РГС-40 | |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: | |
| Температура окружающей среды, 0С | от -40 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 |
| Резервуар стальной горизонтальный цилиндрический. | РГС-40 | 1 |
| Паспорт. | ||
| Градуировочная таблица. | РГС-40 | 1 |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-03);
- рулетка измерительная металлическая Р20Н2Г 2-го класса точности с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р30У2К 2-го класса точности с верхним пределом измерений 30 м (регистрационный номер 51171-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-40
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 01.07.2025 |
