Фотометры лазерные 8587А, 79565-20

Назначение

Фотометры лазерные 8587А (далее - фотометры) предназначены для измерений массовой концентрации тестового аэрозоля при определении или контроле показателей (коэффициента подсоса, коэффициента проникания, коэффициента проницаемости через фильтр) средств индивидуальной защиты органов дыхания.

Описание

Принцип действия фотометров основан на оптическом методе измерений массовой концентрации аэрозольных частиц по рассеянию частицами света.

При пропускании аэрозоля через измерительную камеру фотометра аэрозольные частицы попадают в траекторию светового луча и рассеивают его. Рассеянный свет регистрируется фотоприемником под углом 45°. Измеренная интегральная интенсивность рассеянного света пропорциональна массовой концентрации аэрозольных частиц.

Конструктивно фотометры выполнены в виде единого блока, состоящего из фотометрического датчика, пробоотборной и электронной частей.

Основными элементами фотометрического датчика являются: измерительная камера, в которой расположены источник света (лазерный диод мощностью 30 мВт), фокусирующая система для формирования светового луча и фотодиод с усилителем выходного сигнала.

Пробоотборная часть включает тракты для прокачки тестового аэрозоля и чистого воздуха для защиты внутренних поверхностей от загрязнения, электромагнитные клапаны для переключения потоков, контрольный расходомер. Тестовый аэрозоль и чистый воздух подаются в фотометр с помощью внешнего вакуумного насоса. Лазерный фотометр требует применения внешнего высоковакуумного насоса, который должен обеспечивать отбор аэрозольной пробы с расходом не более 2 л/мин при давлении вакуума не менее 55 кПа и поток воздуха с расходом от 12 до 30 л/мин.

Электронная часть осуществляет обработку измерительного сигнала и отображение результата измерения, а также передачу данных на внешнее устройство (компьютер). Управление работой фотометра осуществляется с помощью мембранной клавиатуры на лицевой панели корпуса.

Результаты измерения отображаются на жидкокристаллическом дисплее фотометра в виде значений напряжения измерительного сигнала, которые далее представляются в виде значений массовой концентрации с учетом градуировочной функции фотометра.

Фотометры при выпуске градуируются относительно масляного и (или) солевого тестового аэрозоля.

Фотометры имеют следующие выходы для передачи данных на внешнее устройство: аналоговый от 0 до 5 В, RS-232 и USB.

Отображение данных с фотометра на внешнем устройстве осуществляется с помощью автономного программного обеспечения «Model 8587A Laser Photometer CD-ROM», разработанного на базе Windows.

Фотометры питается от сети переменного тока.

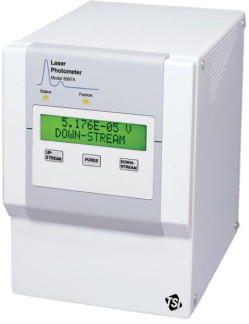

Общий вид фотометров представлен на рисунке 1.

Схема пломбировки фотометров от несанкционированного доступа представлена на рисунках 2.

Программное обеспечение

Рисунок 1 - Общий вид фотометров

Фотометры имеют встроенное программное обеспечение (ПО), являющиеся метрологически значимым. Основные функции встроенного ПО: управление работой фотометра, обработка сигналов с фотоприемника, хранение, отображение и передача результатов измерений на внешнее устройство.

Внешнее ПО «Model 8587A Laser Photometer CD-ROM» не является метрологическим значимым и не оказывает влияние на результаты измерений.

Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель фотометра способом наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность фотометров

Окончание таблицы 4

Поверка

осуществляется по документу МП-640-002-20 «Фотометр лазерный 8587А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12.02.2020 г.

Основные средства поверки:

-рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью измерений в пределах ±10 % по поверочной схеме ГОСТ 8.6062004;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых фотометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке фотометров в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов Техническая документация изготовителя
