| Номер в госреестре | 79555-20 |
| Наименование СИ | Анализаторы содержания нефтепродуктов в воде |
| Обозначение типа СИ | С-4000 с датчиком TF16 |
| Изготовитель | optek-Danutal GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания нефтепродуктов в воде C-4000 с датчиком TF16 (далее «анализаторы») предназначены для измерений содержания нефтепродуктов в воде.
Принцип действия анализаторов - измерение ослабления интенсивности потока излучения вследствие поглощения и рассеяния света в ближней ИК-области (диапазон длин волн от 730 до 970 нм). При проведении измерений через измерительную ячейку непрерывно протекает анализируемая среда, содержание нефтепродуктов определяется по градуировочному графику, заложенному в память анализатора.
Анализаторы состоят из фотометрического измерительного конвертера (далее по тексту -контроллера) C-4000 и проточной измерительной ячейки с датчиком TF16. Датчики выпускаются трех типов: TF16-N (датчик с двухканальным измерением мутности с использованием рассеянного света под углом 11° и поглощения в ближнем ИК диапазоне); TF16-HT (датчик со специальной термостойкой изоляцией, позволяющей использовать его при температуре пробы до 240 оС); TF16-PV (датчик с продувочными патрубками). Выпускаются следующие модели контроллера С -4000: С4101, С4121, С4151, С4161, С4201, С4202, С4221, С4222, С4251, С4252, С4261, С4262. Модели различаются количеством подключаемых измерительных ячеек с датчиками (возможное количество - от одного до четырех) и конфигурацией выходных сигналов.
Все составные части анализаторов могут быть смонтированы отдельно на трубопроводе или же в общем приборном шкафу с системой пробоотбора и подготовки, включая: систему очистки стекол, систему насоса, фильтрации, регулировки давления и подачи пробы и т.д. Мешающим влиянием для анализатора является взвесь (суспензия) механических примесей, которые должна быть удалена в системе пробоподготовки. Анализаторы предназначены для применения отдельно или в составе автоматических измерительных систем.
Анализаторы градуируются по градуировочным смесям, приготовленным на основе стандартных образцов состава раствора нефтепродуктов в водорастворимой матрице. Интенсивность сигнала зависит от дисперсности водонефтяной эмульсии. При известном источнике нефтяного загрязнения для более точного учета сортности нефтепродукта допустима градуировка по представительным смесям «нефтепродукт — вода». Для контроля градуировочной зависимости используются смеси или стандартные образцы, не входящие в набор для градуировки.
Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.

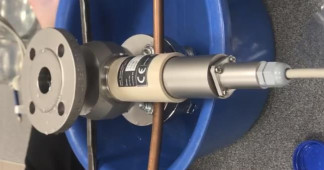

Общий вид контроллера и датчика приведен на рисунках 1 и 2.
Программное обеспечение (далее ПО) «optek-C4000 PC-Transfer» предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода номера версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077 -2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | optek-C4000 PC-Transfer |
| Номер версии (идентификационный номер) ПО | С8 и выше |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли нефтепродуктов в воде, млн-1 (ppm) | от 0,0 до 3000,0 |
| Диапазон показаний массовой концентрации нефтепродуктов в воде, мг/дм3 | от 0,0 до 3000,0 |
| Диапазон измерений массовой доли нефтепродуктов в воде, млн-1 (ppm) *) | от 1,0 до 150,0 |
| Диапазон измерений массовой концентрации нефтепродуктов в воде, мг/дм3 *) | от 1,0 до 150,0 |
| Пределы допускаемой приведенной**) погрешности, % | ±10 |
| *) верхняя граница диапазона измерений конкретного анализатора определяется при заказе в пределах от 15,0 до 150,0 млн-1 (ppm)/ мг/дм3, диапазон измерений указывается в паспорте анализатора и не может быть изменен пользователем в процессе эксплуатации. **) нормирующее значение - верхний предел диапазона измерений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры контроллера (ДхШхВ), мм, не более | 213 х 128 х 230 |
| Масса контроллера, кг, не более | 7,0 |
| Габаритные размеры датчика TF16-N/TF16-HT/TF16-PV (ДхШхВ), мм, не более | 400 х 64 х150 |
| Масса датчика TF16-N/TF16-HT/TF16-PV, кг, не более | 3,8 |
| Потребляемая мощность, Вт, не более | 90 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220+22-33 |
| Условия эксплуатации: - диапазон температур окружающей среды, oC: - относительная влажность, %, не более -диапазон атмосферного давления, кПа | От 5 до 40 80 От 84 до106 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 60 000 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например в виде наклейки).
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Кол-во |
| Анализатор в составе: контроллер С-4000 (модели: С4101, С4121, С4151, С4161, С4201, С4202, С4221, С4222, С4251, С4252, С4261, С4262), датчики TF16-N/TF16-НТ/TF16-PV | С-4000; TF16 | 1 |
| Руководство по эксплуатации на русском языке, паспорт | - | 1 |
| Комплект расходных материалов в соответствии со спецификацией изготовителя | - | 1 |
| Заглушка для проведения процедуры поверки в стационарных условиях | - | 1 |
| «Анализаторы нефтепродуктов в воде С-4000 с датчиком TF16. Методика поверки», утверждена ФГУП «ВНИИМ им. Д.И.Менделеева» | МП 242-2381-2020 | 1 |
осуществляется по документу 242-2381-2020 «ГСИ. Анализаторы нефтепродуктов в воде С-4000 с датчиком TF16. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 22 апреля 2020 г.
Основные средства поверки:
- стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице утвержденного типа ГСО 8654-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 28.10.2025 |
