| Номер в госреестре | 79552-20 |
| Наименование СИ | Комплексы тепловизионные |
| Обозначение типа СИ | SAT моделей CK-200F, CK-350F |
| Изготовитель | "SATIR Europe" |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы тепловизионные SAT моделей CK-200F, CK-350F (далее по тексту -комплексы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (тепловизора), и визуализации информации на мониторе персонального компьютера.
Принцип действия комплексов основан на измерении температуры людей, путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизионной камеры, входящей в состав комплексов, в цифровой сигнал. Приемник тепловизионной камеры представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
В состав комплексов входят:
- оптико-электронный блок, в состав которого входит тепловизионная камера, обеспечивающая измерение температуры, и видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делать фото - и видеозапись;
- излучатель BB-350F в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 40 °С), основываясь на котором, измерительный алгоритм тепловизора автоматически производит постоянную «самокалибровку» в процессе измерений;
- программное обеспечение (далее по тексту - ПО), которое активируется через интернет-браузер на компьютере или ноутбуке контролирующего сотрудника, позволяет определять людей с повышенной температурой тела, выдает звуковой сигнал сирены при обнаружении и делает запись видео этого человека.
Комплексы тепловизионные SAT моделей CK-200F, CK-350F отличаются друг от друга по метрологическим и техническим характеристикам.
Оптико-электронный блок конструктивно выполнен в цилиндрическом корпусе из алюминия, на лицевой панели которого размещены объективы тепловизионной и видеокамеры.
АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.
Фотографии общего вида компонентов комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены на рисунках 1 -3. Структура комплексов представлена на рисунке 4.

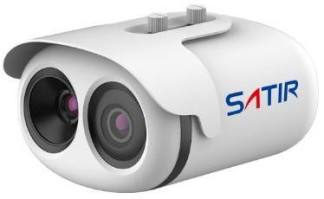

Рисунок 1 - Общий вид оптико-электронного блока, входящего в состав комплексов модели CK-350F
3-4 м
Пломбирование компонентов комплексов не предусмотрено.
Программное обеспечение (ПО) комплексов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав оптико -электронный блока, на предприятии -изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р
50.2.077-2014 конструкция оптико-электронного блока исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077 -2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономная часть ПО (Fever Screening Software) предназначена для представления результатов измерения температуры человека в потоке, используя алгоритм поиска и детектирования лиц, что позволяет автоматически выделять только людей, из всех излучающих объектов в поле зрения, и измерять только тепловое излучение, исходящие от них. Также ПО обеспечивает измерение температуры в автоматическом режиме, что позволяет задействовать функцию тревоги, при получении данных измерений температуры выше заданных допустимых параметров.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V3.6 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные автономной части ПО приведены в таблице 2. Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fever Screening Software |
| Номер версии (идентификационный номер) ПО, не ниже | V3.6 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические характеристики комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение (в зависимости от модели) | |
| CK-200F | CK-350F | |
| Диапазон измерений температуры, °С | от 0 до +60 | -20 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от -20 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С включ. - в диапазоне температур св. +44 до +60 °С | ±1 ,0 ±0,5 (*); ±1,0(**) ±1,0 | |
| Разрешающая способность при измерении температуры, °С | 0,1 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,05 | <0,04 |
| Наименование характеристики | Значение (в зависимости от модели) | |
| CK-200F | CK-350F | |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 44°х33° | 46°х35,3° |
| Фокусное расстояние, мм | 8 | |
Примечания:
- данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ, входящим в комплектность комплекса и находящимся в ее поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа;
(**) - без использования комплектного излучателя.
Метрологические характеристики АЧТ приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Диапазон воспроизведения температуры АЧТ, °С | от +5 до +50 |
| Коэффициент излучения полости АЧТ | 0,97 |
| Разрешающая способность регулятора температуры АЧТ, °С | 0,1 |
| Неоднородность температуры АЧТ, °С | ±0,1 |
| Нестабильность поддержания установленной температуры АЧТ, °С, не более | ±0,15 |
Основные технические характеристики комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение (в зависимости от модели) | |
| CK-200F | CK-350F | |
| Количество пикселей матрицы детектора тепловизионной камеры, пиксели^пиксели | 256x192 | 384x288 |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 50 | |
| Количество одновременно определяемых объектов в поле зрения, не более | 8 | 16 |
| Габаритные размеры оптико-электронного блока, мм (длина х ширина х высота) | 210x173x120 | 212x182x136 |
| Масса оптико-электронного блока, кг, не более | 2 | |
| Напряжение питания, В | 12 (в том числе PoE 802.3af) | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -30 до +60 (*) не более 90 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 43800 | |
| Средний срок службы, лет, не менее | 5 | |
| Примечание: (*) - для работы на открытом воздухе используется дополнительный термокожух | ||
| Наименование характеристики | Значение |
| Габаритные размеры АЧТ, мм (длина х ширина х высота) | 180x110x120 |
| Габаритные размеры излучающей поверхности АЧТ, мм (длина х ширина) | 70x70 |
| Масса АЧТ, кг, не более | 1,8 |
| Напряжение питания, В | от 100 до 240 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 не более 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации на комплекс (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус оптико -электронного блока комплекса.
Таблица 7 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс тепловизионный SAT моделей CK-200F, CK-350F (модель в | |
| соответствии с заказом) в составе: | |
| - оптико-электронный блок | 1 шт. |
| - АЧТ | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Методика поверки МП 207-040-2020 | 1 экз. |
| Блок питания | 1 шт. |
| Комплект кабелей для подключения | 1 шт. |
| Кронштейн для крепления на стену | 1 шт. |
| Упаковка | 1 шт. |
| USB-накопитель с ПО Fever Screening Software | 1 шт. |
| Кронштейн для крепления к потолку* | 1 шт. |
| Ноутбук* | 1 шт. |
| Штатив* | 1 шт. |
| * - по дополнительному заказу | |
осуществляется по документу МП 207-040-2020 «ГСИ. Комплексы тепловизионные SAT моделей CK-200F, CK-350F. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.07.2020 г.
Основные средства поверки:
Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;
Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;
Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2 -го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);
Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;
Термопреобразователь сопротивления из платины ТС-1388/4 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 61352-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
