| Номер в госреестре | 79363-20 |
| Наименование СИ | Анализаторы содержания железа |
| Обозначение типа СИ | ChemScan mini Fe Analyzer |
| Изготовитель | "ChemScan, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания железа ChemScan mini Fe Analyzer (далее - анализаторы) предназначены для измерений массовой концентрации железа в природных, питьевых, промышленных и сточных водах.
Принцип действия анализаторов основан на фотометрическом методе анализа. К аликвоте исследуемой пробы добавляются реагенты, с которыми железо из пробы образует комплексное соединение желтого цвета. Интенсивность окраски, пропорциональная содержанию железа, измеряется при длине волны 530 нм. Произведение измеренного значения оптической плотности (за вычетом холостого значения) и предварительно установленной величины калибровочного коэффициента дают значение содержания железа.
Анализаторы выполнены в едином корпусе. В нижней части расположен измерительный блок, представляющий собой проточную ячейку с фотометрическим датчиком, системы ввода пробы, реагентов и сброса продуктов реакции. В верхней части расположен блок управления и обработки данных с панелью управления и блоком питания. Панель управления оснащена жидкокристаллическим экраном и клавиатурой для контроля состояния измерительного блока, управления процедурами анализа, проведения градуировки и отображения измерительной информации для мониторинга: условия и режимы работы анализатора, результаты измерений.
Подача образца в анализатор, проведение измерений, отвод отработанной жидкости после промывки и образца после анализа выполняются автоматически, либо с команды оператора на блоке управления.
Объем пробы образца, необходимый для проведения анализа, около (1000-1500) мл (в зависимости от давления в системе подачи воды).
На задней стенке корпуса расположены разъемы для подключения питания, аналогового сигнала (4-20) мА на периферийные устройства, порт RS-232 для скачивания log-файла на персональный компьютер, соединительные кабели блока управления и измерительного блока.
В нижней части корпуса расположены отверстия для ввода пробы, реагентов и очищающего раствора в измерительный блок, а также удаления продуктов реакции.

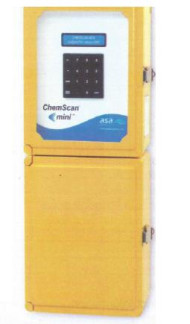

Общий вид анализатора представлен на рисунке 1.
Пломбировка анализаторов не предусмотрена.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их архивирование в энергонезависимой памяти блока управления. Программное обеспечение анализатора заложено при производстве и защищено от доступа и изменения.
С помощью удаленного ПО (ChemScan Mini Series Log Retriever - Win 10 and Earlier, ver. 1.0) установленного на ПК, через порт RS-232 возможно скачивать log-файлы, которые содержат запись последних 5000 событий, включая запись времени включения/выключения анализатора, времени и результатов измерений.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ChemScan |
| Номер версии ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации железа, мг/дм3 | от 0,01 до 5,00 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации железа, мг/дм3, в поддиапазоне от 0,01 до 1,00 мг/дм3 включ. | ± 0,02 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации железа, %, в поддиапазоне св.1,00 до 5,00 мг/дм3 | ± 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 240 180 660 |
| Масса, кг, не более | 12,25 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Потребляемая мощность, ВА, не более | 70 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +35 85 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на боковую панель анализатора методом наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Анализатор содержания железа | ChemScan mini Fe Analyzer | 1 шт. |
| Набор реагентов* | - | 1 шт. |
| Контейнер для очищающего раствора | - | 1 шт. |
| Контейнер для реагентов | - | 2 шт. |
| Набор принадлежностей для технического обслуживания | - | 1 шт. |
| Система подачи проб* | - | 1 шт. |
| Набор труб и фитингов | - | 1 шт. |
| Стойка для бутылок с реагентом | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 35-241-2020 | 1 экз. |
| Примечание: Позиции, отмеченные знаком *, поставляются по отдельному Заказу | ||
осуществляется по документу МП 35-241-2020 «ГСИ. Анализаторы содержания железа ChemScan mini Fe Analyzer. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 24 июля 2020 г.
Основные средства поверки:
- стандартные образцы массовой концентрации ионов железа (III) ГСО 7254-96 (массовая концентрация от 0,95 до 1,05 мг/см3, относительная погрешность ± 1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Техническая документация фирмы «ChemScan, Inc.», США
