| Номер в госреестре | 79356-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-175 |
| Изготовитель | Металлургический завод им.Мао Цзэдуна, Румыния |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Резервуары стальные горизонтальные цилиндрические РГС-175 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-175 зав.№№ 5496(Е-33), 5590(Е-34), 5498(Е-35), 5591(Е-36), 5589(Е-37), 5588(Е-38), 5499(Е-39), 5501(Е-40), 5592(Е-41), 5502(Е-42), 5495(Е-43), 5490(Е-44) расположены: Республика Башкортостан, п. Приютово, ООО «Шкаповское ГПП», Участок по эксплуатации товарно-сырьевого парка и сливо-наливной эстакады, карта № 6.

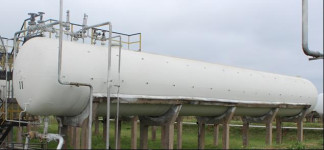

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-175 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-175 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 175 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 20 до 175 м3, при геометрическом методе, % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-175 | 12 шт. |
| Паспорт | - | 12 экз. |
оуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-175
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
