| Номер в госреестре | 79234-20 |
| Наименование СИ | Детекторы масс-селективные |
| Обозначение типа СИ | 6500 |
| Изготовитель | "Agilent Technologies, Inc.", США; Завод-изготовитель "Agilent Technologies Singapore Pte Ltd.", Сингапур |
| Год регистрации | 2020 |
| Срок свидетельства | 23.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы масс-селективные серии 6500 (далее - детекторы) предназначены (в комплекте с жидкостными хроматографами, изготавливаемыми фирмой Agilent Technologies Inc.) для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ и других объектах.
Принцип действия детекторов основан на ионизации молекул исследуемого вещества. Образовавшиеся ионы поступают в масс-анализатор где осуществляется их разделение по соотношению массы к заряду.
Детекторы включают в себя источник ионизации, блок насосов (форвакуумные и турбо-молекулярные), квадрупольный и времяпролётный масс-анализаторы и систему регистрации ионов на основе электронного умножителя.
В качестве источника ионизации компонентов пробы в детекторах используется электроспрей (ESI), двойной электроспрей (dual ESI), модифицированный вариант электроспрея c системой термоградиентной фокусировки (ESI/AJS), двойной модифицированный вариант электроспрея с системой термоградиентной фокусировки (dual ESI/AJS). Опционально детектор может быть укомплектован источником химической ионизации при атмосферном давлении (APCI), источником фотоионизации при атмосферном давлении (APPI) и комбинированным источником электроспрей/химическая ионизация при атмосферном давлении (MMI).
После источника ионизации ионы поступают через ионную оптику в первый квадруполь. Далее они попадают в ячейку столкновений, затем во времяпролётный масс-анализатор и далее в систему регистрации ионов.
Детекторы используются совместно с хроматографами фирмы Agilent Technologies Inc., зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений и удовлетворяющими техническим требованиям, указанным в таблице 1.
| Таблица 1- Технические требования к хроматограс | )ам |
| Наименование характеристики | Значение |
| Тип дозатора | автоматический или ручной |
| ОСКО времени удерживания, %, не более | 3,0 |
В серию 6500 включены следующие детекторы:
- 6545 Q-TOF LC/MS (модель 6545);
- 6545XT AdvanceBio LC/Q-TOF (модель 6549);
- 6546 LC/Q-TOF (модель 6546);
- 6560 Ion Mobility Q-TOF LC/MS (модель 6560).
Основная часть названия детекторов (6545 Q-TOF LC/MS, 6545XT AdvanceBio LC/QTOF, 6546 LC/Q-TOF, 6560 Ion Mobility Q-TOF LC/MS) расположена на лицевой панели в левой верхней (или средней) половине. Цифровое обозначение модели (6545, 6549, 6546, 6560) расположено в выемке в нижней части лицевой панели детектора и имеет формат: G6545X, G6549X, G6546X, G6560X, где G- классификатор вида оборудования по каталогу изготовителя, X - одна из 26 букв современного латинского алфавита, обозначающая шифр способа распределения потока оборудования по складам компании, находящихся в различных регионах.
Пломбирование детекторов не предусмотрено.

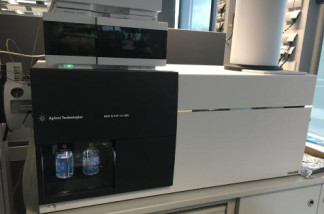

Общий вид детекторов приведен на рисунках 1, 2 и 3. Место знака поверки приведено на рисунках 1, 2 и 3.
Детекторы оснащены встроенным ПО (прошивкой) и автономным ПО MassHunter. Встроенное ПО является полностью метрологически значимым и выполняет реализацию аппаратных функций детектора, сбор данных с детектора и их передачу в автономное ПО. К метрологически значимым частям ПО MassHunter относятся модули LC/MS Data Acquisition и Quantitative Anaysis. Идентификационные данные ПО приведены в таблице 2.
Метрологически значимые части автономного ПО выполняют следующие функции:
- управление детектором;
- настройка режимов работы;
- регистрацию масс-спектров;
- проведение диагностических проверок детектора;
- обработку и хранение результатов регистрации масс-спектров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Автономное ПО | Встроенное ПО | ||
| Идентификационное наименование ПО | LС/MS Data Acquisition | Quantitative Analysis | |
| Номер версии (идентификационный номер) ПО, не ниже | 10.0 | 10.0 | 15.698 |
| Цифровой идентификатор ПО | |||
Таблица 3 - Метрологические характеристики (в комплекте с жидкостным хроматографом)
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м.: - модель 6545 | от 100 до 10000 |
| - модель 6549 | от 50 до 30000 |
| - модель 6546 | от 50 до 10 000 |
| - модель 6560 | от 100 до 10000 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем с источником ионов ESI, Dual ESI, AJS ESI, Dual AJS ESI, в режиме МS (m/z иона 321,0051) при вводе 1,0 пг левомицетина, не менее: - модели 6545, 6549, 6546 | 50 |
| - модель 6560 | 10 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем с источником ионов ESI, Dual ESI, AJS ESI, Dual AJS ESI, в режиме MS (m/z иона 609,2807) при вводе 1,0 пг резерпина, не менее: - модели 6545, 6549, 6546 | 100 |
| - модель 6560 | 10 |
| Относительное СКО выходного сигнала, %, не более: - по площади пика | 10,0 |
| - по времени удерживания | 3,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более: - модели 6545, 6549, 6546 - модели 6560 | 1219x762 х1930 2540x762x1867 |
| Масса, кг, не более: - модели 6545, 6549, 6546 - модели 6560 | 170 278 |
| Наработка на отказ, ч, не менее | 5000 |
| Средний срок службы, лет | 7 |
| Напряжение питания сети переменного тока частотой 50±1 Гц, В | 220 +22/ -33 |
| Потребляемая мощность, В-А, не более | 2850 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более | от +15 до +30 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса детектора в виде наклейки.
Таблица 5 - Комплектность детекторов
| Наименование | Обозначение | Количество |
| Детектор масс-селективный | Детекторы масс-селективные серии 6500 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2325-2020 | 1 экз. |
осуществляется по документу МП-242-2325-2020 «ГСИ. Детекторы масс-селективные серии 6500. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 26.03.2020 г. Основные средства поверки:
- стандартный образец состава левомицетина ГСО 10165-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель детектора, как показано на рисунках 1, 2 и 3 или на свидетельство о поверке.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений детектор применяется в соответствии с аттестованными методиками (методами) измерений.
