| Номер в госреестре | 79167-20 |
| Наименование СИ | Тренажеры для обучения и развития навыков наложения кровоостанавливающего жгута |
| Изготовитель | ООО "Предприятие "ФЭСТ" |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тренажеры для обучения и развития навыков наложения кровоостанавливающего жгута (далее по тексту - тренажер) предназначены для измерения давления воздуха в компрессионной манжете, создаваемого жгутом кровоостанавливающим, при проведении испытаний жгутов кровоостанавливающих и при использовании в учебных заведения в качестве медицинского манекена.
Принцип действия тренажера основан на измерении манометром тренажера давления воздуха в рабочем цилиндре с компрессионной манжетой в процессе накладывания жгута на манжету.
Тренажер состоит из рабочего цилиндра с компрессионной манжетой, штатива, манометра, ручного пневматического нагнетателя с регулируемым клапаном спуска, шлангов. Соединение рабочего цилиндра с компрессионной манжетой с манометром и пневматическим нагнетателем осуществляется эластичными резиновыми трубками (шлангами).
Тренажеры выпускаются в четырех вариантах исполнения, отличающимися габаритными размерами рабочего цилиндра с компрессионной манжетой.
Общий вид тренажера и пример маркировки представлены на рисунках 1 и 2. Пломбирование устройств не предусмотрено.
Тренажер для обучения и развития навыков наложения кровоостанавливающего жгута - £ по ТУ 32*50.13 - 184 - Ю97Э749 - 2019
Ljmj
Серийный номер прибора
Рисунок 1 - Пример маркировки

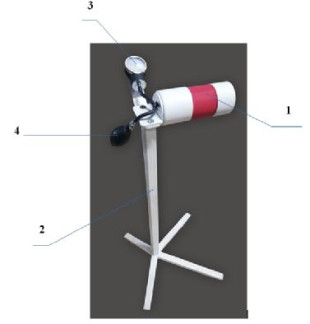

1 - рабочий цилиндр с компрессионной манжетой; 2 - штатив; 3 - манометр; 4 - ручной пневматический нагнетатель (груша) со встроенным клапаном для спуска воздуха Рисунок 2 - Общий вид Тренажера для обучения и развития навыков наложения
кровоостанавливающего жгута
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения давления воздуха в компрессионной манжете, мм рт.ст. | от 20 до 300 |
| Пределы допускаемой абсолютной погрешности при измерении давления воздуха в компрессионной манжете, мм рт.ст. | ±3 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы манометра, мм рт.ст. | 2 |
| Диаметр рабочего цилиндра с компрессионной манжетой, мм | |
| - исполнение 1; | 69±10 |
| - исполнение 2; | 93±10 |
| - исполнение 3; | 170±10 |
| - исполнение 4: | |
| цилиндр №2; | 69±10 |
| цилиндр №3; | 93±10 |
| цилиндр №4. | 170±10 |
| Наименование характеристики | Значение |
| Диаметр рабочего цилиндра без компрессионной манжеты, мм | |
| - исполнение 4: | |
| цилиндр 1. | 93±10 |
| Масса, кг, не более | |
| - исполнение 1; | 8 |
| - исполнение 2; | 10 |
| - исполнение 3; | 16 |
| - исполнение 4. | 30 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, оС | от +10 до +40 |
| - относительная влажность воздуха (без конденсат.), %, не | 85 |
| более |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Исполнение 1, исполнение 2, исполнение 3 | ||
| Рабочий цилиндр с компрессионной манжетой | - | 1 шт. |
| Штатив | - | 1 шт. |
| Манометр | - | 1 шт. |
| Ручной пневматический нагнетатель (груша) со встроенным клапаном для спуска воздуха | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Исполнение 4 | ||
| Рабочий цилиндр с компрессионной манжетой | - | 3 шт. |
| Рабочий цилиндр без компрессионной манжеты | 1 шт. | |
| Штатив | - | 1 шт. |
| Манометр | - | 1 шт. |
| Ручной пневматический нагнетатель (груша) со встроенным клапаном для спуска воздуха | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
осуществляется по документу Р 1323565.2.001-2018 «Государственная система обеспечения единства измерений. Измерители артериального давления неинвазивные. Методика поверки». Основные средства поверки:
Установка для поверки каналов измерения давления и частоты пульса УПКД-2 (ГРСИ № 44539-10): Диапазон измерения значений давлений воздуха от 20 до 400 мм рт.ст.; пределы допускаемой абсолютной погрешности измерения давления воздуха ± 0,5 мм рт.ст.
Допускается применение аналогических средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ТУ 32.50.13 - 184 - 10973749 - 2019 «Тренажер для обучения и развития навыков наложения кровоостанавливающего жгута»
