| Номер в госреестре | 79124-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | Дочернее ОАО "Орское монтажное управление" ЗАО "ТРЕСТ Востокметаллургмонтаж" |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя шесть цельносваренных горизонтальных поясов полистовой сборки. Соединение поясов выполнено сварным соединением встык из листовой стали.
Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами У-
04-5578/А и У-04-5577/А расположены на территории ПУ «Орск» филиала «Оренбург» АО «Г азпромнефть-Аэро».

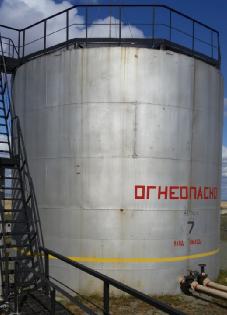

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование | Значение |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности при измерении вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта резервуара печатным методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400 | - | 2 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400. Паспорт | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
рулетка измерительная металлическая 2-ого класса точности (регистрационный номер 46391-11), диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10), диапазон измерений от 0 до 20000 мм, класс точности 2;
линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм; пределы абсолютной погрешности ± 0,2 мм;
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10497-98), диапазон измерений от 0,6 до 30,0 мм, пределы абсолютной погрешности при измерении толщины ± 0,1 мм;
- нивелир с компенсатором DSZ3 (регистрационный номер 20437-00), диапазон измерений от 0 до 360°,среднеквадратическая погрешность превышения на 1 км двойного хода не более 2,5 мм;
- штангенциркуль ШЦ-Ш-400-0,02 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы абсолютной погрешности ± 0,2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 09.03.2026 |
