| Номер в госреестре | 79059-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ООО "ИТС Металлоконструкция" |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального цилиндрического РГС-8 основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему нефти или нефтепродукта согласно градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой подземный сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти и нефтепродукта осуществляется через приемнораздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории НПС «Азнакаево» АРНУ АО «Транснефть-Прикамье».

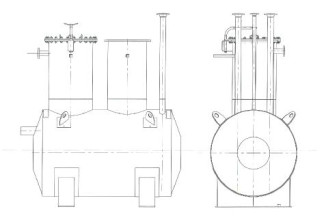

Эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
т
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - базовая высота | 3595 |
| - диаметр | 2000 |
| Диапазон температуры окружающего воздуха, °С | от + 50 до + 50 |
| Средний срок службы, лет, не более | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический, зав. № 282 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- мерник металлический образцовый 1-го разряда М1р-10-01 (регистрационный № 5189-88);
- мерник металлический образцовый 1-го разряда М1р-50-01 (регистрационный № 5189-88);
- мерник металлический образцовый 1-го разряда М1р-200-01 (регистрационный № 5189-88);
-рабочий эталон 2 разряда по ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости» в диапазоне значений от 0,001 до 20 м (регистрационный №3.2.ВЦВ.0119.2016);
- рулетка измерительная металлическая Р30Н2Г (регистрационный № 51171-12);
- термометр ртутный стеклянный лабораторный ТЛ - 4 (регистрационный №303-91). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара стального горизонтального цилиндрического РГС-8 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
