| Номер в госреестре | 79034-20 |
| Наименование СИ | Комплекты мер для поверки машин координатно-измерительных |
| Обозначение типа СИ | Werth |
| Изготовитель | "Werth Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки машин координатно-измерительных Werth (далее -комплекты мер) предназначены для передачи единицы длины при поверке машин координатноизмерительных Werth.
Комплекты мер состоят из мер шести модификаций, различающихся конструктивным исполнением и размерами. Меры выпускаются комплектом или по отдельности.
Меры сферические выпускаются четырех типоразмеров с диметрами: 6 мм, 10 мм, 25 мм, 30 мм. Меры сферические представляют собой единичные сферы на пластиковом стержне для сфер диаметром 6 мм и 25 мм, либо на металлическом для сфер диаметром 10 мм и 30 мм. Материалом сфер диаметром 6 мм и 25 мм является оксид алюминия или поликристаллин (силикон). Меры диаметрами 10 и 30 мм изготовлены из керамики или стекла.
Меры с набором рубиновых сфер выпускаются в двух типоразмерах и представляют собой дискообразное основание с 27 стержнями, на концах которых расположены сферы из рубина. Меры с набором рубиновых сфер выпускаются двух видов: с диаметром основания 25 мм, со сферами диаметром 2 мм (рис. 3) и с диаметром основания 150 мм, со сферами диаметром 6 мм (рис. 4).
а) б)

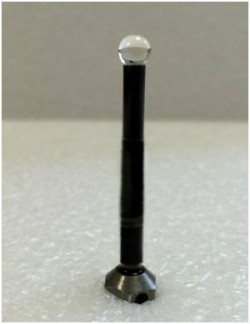

Рисунок 1 - Общий вид мер сферических диаметром 6 мм (а), мер сферических диаметром 25 мм (б)
Опломбирование комплектов мер для поверки машин координатно-измерительных Werth не предусмотрено.
отсутствует.
Технические характеристики | рактеристики мер сферических | ||||
| Наименование характеристики | Значение | ||||
| Номинальный диаметр сферы и его отклонение, мм | 6,0±0,1 | 10,0±0,1 | 25,0±0,1 | 30,0±0,1 | |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра, мкм | ±1,5 | ±1,0 | ±0,5 | ±1,5 | ±1,0 |
| Допускаемое отклонение от круглости, мкм, не более | 0,9 | 0,4 | 0,2 | 0,9 | 0,3 |
| Габаритные размеры, мм, не более | |||||
| - длина | 80 | 80 | 80 | 100 | |
| - ширина | 80 | 80 | 80 | 100 | |
| - высота | 90 | 80 | 165 | 75 | |
| Масса (с учетом основания), кг, не более | 0,54 | 0,52 | 0,66 | 0,80 | |
Таблица 2 - Метрологические и технические характеристики мер с набором рубиновых сфер
| Наименование характеристики | Значение | |
| Номинальный диаметр сфер и его отклонение, мм | 2,0±0,1 | 6,0±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения | ±(3+L/250) | |
| координат центров сфер, мкм | где L | - в мм |
| Габаритные размеры, мм, не более | ||
| - длина | 25 | 150 |
| - ширина | 25 | 150 |
| - высота | 70 | 110 |
| Масса (с учетом массы основания), кг, не более | 3 | 3,6 |
| Диаметр основания, мм, не более | 25 | 150 |
Таблица 3 - Условия эксплуатации мер
| Условия эксплуатации | Значение |
| Температура окружающей среды, ° С | от +19 до +21 |
| Относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист паспорта мер типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Комплект мер для поверки машин координатно-измерительных Werth | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП № 203-3-2020 | 1 шт. |
осуществляется по документу МП № 203-3-2020 «Комплекты мер для поверки машин координатно-измерительных Werth. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 февраля 2020 г.
Основные средства поверки:
- Машина координатная измерительная O-INSPECT 442 (регистрационный номер 53881-13).
- Прибор универсальный для измерений длины DMS 1000 (регистрационный номер 36001-07).
- Прибор для измерений отклонений от круглости Talyrond серии 300 (регистрационный номер 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Техническая документация фирмы-изготовителя.
