| Номер в госреестре | 78960-20 |
| Наименование СИ | Система автоматизированная для измерений отклонений от прямолинейности и скручивания рельсов |
| Обозначение типа СИ | ИПСР НК |
| Изготовитель | ЗАО "ПИК Прогресс", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная для измерений отклонений от прямолинейности и скручивания рельсов ИПСР НК (далее - система) предназначена для измерений отклонений от прямолинейности и скручивания железнодорожных рельсов, произведенных по ГОСТ Р 516852013, ГОСТ Р 55820-2013 при их контроле на всей длине с последующей разбраковкой.
Принцип работы системы основан на измерении координат точек профиля рельсового проката в единой системе координат. Измерение координат точек профиля рельса осуществляется с помощью лазерных датчиков, расположенных вокруг рельса.
Значения отклонений от прямолинейности рельса вычисляются по координатам контролируемых точек и их отклонений от виртуальной шаблонной линейки. Длина линейки задаётся в зависимости от зоны контроля рельса в соответствии с нормативной документацией.
Для вычисления значений отклонений от прямолинейности рельса в системе реализована схема с девятью измерительными плоскостями.
Измерение скручивания рельса осуществляется по отклонению от плоскости виртуального шаблона одной из четырех зарегистрированных точек на поверхности подошвы рельса в двух сечениях, расстояние между которыми 1 м.
Конструктивно система представляет собой П - образную раму, на которой закреплены лазерные датчики. Измерительная информация с датчиков поступает в блок сбора данных, далее преобразуется и передается в вычислительную мини ЭВМ, где информация обрабатывается, вычисляются значения отклонений от прямолинейности рельса в вертикальной и горизонтальной плоскости на определенной длине, а также значения скручивания рельса на длине 1 метр.
Управление работой системы осуществляется с помощью управляющей ЭВМ, расположенной на столе оператора, и обеспечивающей удаленный доступ к рабочему столу вычислительной мини ЭВМ. Оперативное отображение результатов измерений осуществляется на мониторе управляющей ЭВМ.
Электронные блоки, управляющие работой системы, и ЭВМ системы размещаются в электрическом шкафу.
Данные измерений могут быть сохранены на флэш-карте, а также распечатаны на принтере.

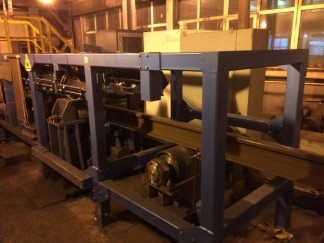

Общий вид системы автоматизированной для измерений отклонений от прямолинейности и скручивания рельсов ИПСР НК представлен на рисунке 1.
Рисунок 1 - Общий вид системы
Пломбирование системы не предусмотрено.
Программное обеспечение «!рсг-пк» установлено на жестком диске вычислительной мини ЭВМ. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1рсг-пк |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отклонений от прямолинейности в горизонтальной и вертикальной плоскости на базовой длине*, мм | от 0,0 до 1,0 |
| Диапазон измерений скручивания рельса на базовой длине 1000 мм, мм | от 0,0 до 1,0 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности в горизонтальной и вертикальной плоскости, мм | ± 0,05 |
| Пределы допускаемой абсолютной погрешности измерений скручивания рельса на базовой длине 1000 мм, мм | ± 0,05 |
| *Базовая длина: - 1000, 1500, 2000, 3000 мм для измерений по вертикали; - 1000, 1500, 2000 мм для измерений по горизонтали | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220*_Ш 50/60 |
| Потребляемая мощность, ВА, не более | 1000 |
| Габаритные размеры, мм, не более: - длина | 4900 |
| - ширина | 1120 |
| - высота | 1580 |
| Цена единицы наименьшего разряда, мм | 0,001 |
| Минимальный шаг дискретизации отсчетов по длине рельса, мм | 100 |
| Диапазон показаний отклонений от прямолинейности, мм | от 0,0 до 2,0 |
| Скорость продольной транспортировки рельса через систему, м/с, не более | 1,5 |
| Длина рельса, м, не более | 104 |
| Длина неконтролируемых концов рельса, мм | от 750 до 2000 |
| Размах колебаний рельса во время движения в зоне измерительных датчиков, мм, не более: - в горизонтальной плоскости | ± 20 |
| - в вертикальной плоскости | ± 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | не более 80 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 5000 |
наносится методом прямой печати на табличку, расположенную на центральной балке системы, и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная для измерений отклонений от прямолинейности и скручивания рельсов ИПСР НК | ИПСР НК | 1 шт. |
| Шаблон для контроля скручивания рельса | 480805.СБ. | 1 шт. |
| Приспособление для установки линейки поверочной на рельс при контроле прямолинейности в горизонтальной плоскости | ПИК2017.П.1СБ | 1 шт. |
| Приспособление для установки на рельс шаблона для контроля скручивания рельса | ПИК2017.П.2СБ. | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Руководство по эксплуатации | СШМК.461214.0 18 РЭ | 1 экз. |
| Руководство оператора ПО | RU.СШМК.00146-04 34 18 | 1 экз. |
| Методика поверки | МП 08-233-2020 | 1 экз. |
осуществляется по документу МП 08-233-2020 «ГСИ. Система автоматизированная для измерений отклонений от прямолинейности и скручивания рельсов ИПСР НК. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»
12.05.2020 г.
Основные средства поверки:
Линейки поверочные 1000, 1600, 3000 мм, КТ 1 по ГОСТ 8026-92
Меры длины концевые плоскопараллельные от 0,5 до 1,0 мм, КТ 3 по ГОСТ 9038-90
Щупы измерительные от 0,02 до 0,5 мм, рег. № 369-89
Плита поверочная размером, не менее 1000 x750 мм, КТ 1 по ГОСТ 10905-86 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к системе автоматизированной для измерений отклонений от прямолинейности и скручивания рельсов ИПСР НК
отсутствуют.
