| Номер в госреестре | 78876-20 |
| Наименование СИ | ЯМР-релаксометры |
| Обозначение типа СИ | GeoSpec+ |
| Изготовитель | "Oxford Instruments Industrial Products Limited" (торговая марка "Oxford Instruments Magnetic Resonance"), Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ЯМР-релаксометры GeoSpec+ (далее - ЯМР-релаксометры) предназначены для измерений времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации) в пробах горных пород цилиндрической формы (кернов), получаемых в результате колонкового бурения.
Принцип действия ЯМР-релаксометров основан на резонансном поглощении электромагнитной энергии веществом, обусловленном переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала. Измеряемой величиной является амплитуда ЯМР-сигнала в различные моменты времени, определяемые параметрами используемой импульсной последовательности. По полученным данным строится либо зависимость ЯМР-сигнала от времени, которую используют для определения времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации), либо, после Фурье-преобразования этой зависимости, строится томограмма исследуемого образца, представляющая собой зависимость амплитуды ЯМР-сигнала от сдвига частоты, на которой этот сигнал был измерен.
Конструктивно ЯМР-релаксометры состоят из блока постоянных магнитов с датчиком, имеющим цилиндрическую ячейку для исследуемой пробы, блока электроники и персонального компьютера.
ЯМР-релаксометры выпускаются в четырёх модификациях. Модификации - 2/53, 2/75, 2/100 и 12/53. Модификации приборов отличаются друг от друга размерами камеры для образца и рабочей частотой, имеют общую архитектуру и конструктивные решения важнейших блоков.

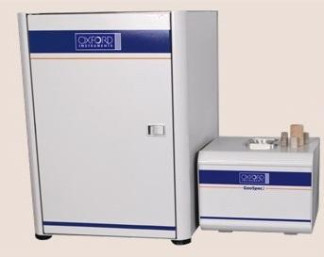

Общий вид ЯМР-релаксометров представлен на рисунках 1 - 3. Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Управление прибором осуществляется с помощью компьютера с использованием специализированного программного обеспечения (ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р.50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Oxford Instruments Application Developer |
| Номер версии (идентификационный номер) ПО, не ниже | v.0.8.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификации ЯМР-релаксометров | |||
| 2/53 | 2/75 2/100 | 12/53 | |
| Отношение сигнал/шум на ядрах 1Н на образце воды1), не менее | 1200:1 | 1500:1 | 5000:1 |
| Время спин-спиновой релаксации воды, мс2) | от 2600 до 3200 | ||
| Относительное среднее квадратическое отклонение результатов измерений времени спин-спиновой релаксации воды в условиях повторяемости по ГОСТ Р/ИСО 5725-1-2002, %, не более | 3 | ||
| 1) Вода для лабораторного анализа. Степень чистоты 1 по ГОСТ Р 52501-2005 2) Диапазон указан для систем без водяного охлаждения, соответствует стабилизированной температуре от +32 до +34 оС | |||
Таблица 3 - Основные технические характеристики
| Значение | ||||||||
| Модификации Я | МР-релаксометров | |||||||
| Наименование | 2/53, 12/53 | 2/53, 12/53 | 2/75 | 2/75 | 2/100 | 2/100 | ||
| характеристики | Стойка электро ники | Магнитный блок | Стойка электро ники | Магнитный блок | Стойка электро ники | Магнитный блок | ||
| Габаритные размеры, мм, не более: - ширина | 600 | 590 | 600 | 590 | 600 | 590 | ||
| - глубина | 820 | 500 | 820 | 800 | 820 | 800 | ||
| - высота | 1350 | 350 | 1900 | 430 | 1900 | 430 | ||
| Масса, кг, не более | 14 | Ю | 70 | 150 | 150 | 150 | 150 | |
| Рабочая частота, МГц | 2,2 | 13,56 | 2,2 | 13,56 | 2,2 | |||
| Наименование | Значение | |||||
| Модификации Я | МР-релаксометров | |||||
| 2/53 12/53 | 2/53 12/53 | 2/75 | 2/75 | 2/100 | 2/100 | |
| характеристики | Стойка электро ники | Магнитный блок | Стойка электро ники | Магнитный блок | Стойка электро ники | Магнитный блок |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 от 49 до 51 | |||||
| Условия эксплуатации: - температура окружающей о/~' среды, С - относительная влажность воздуха, % | от +19 до +25 от 20 до 80 (без конденсации) | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок магнита | - | 1 шт. |
| Блок электроники | 1 шт. | |
| Шнур электропитания | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Компьютер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 78876-20 «ЯМР-релаксометры GeoSpec+ Методика поверки», утвержденному руководителем АО «НИЦПВ» 12.02.2020 г.
Основные средства поверки:
- вода для лабораторного анализа степени чистоты 1 по ГОСТ Р 52501-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ЯМР-релаксометрам GeoSpec+
Техническая документация изготовителя «Oxford Instruments Industrial Products Limited» (торговая марка «Oxford Instruments Magnetic Resonance»), Великобритания
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 25.10.2025 |
