Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВСП-20000, 78733-20

Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Карточка СИ
Номер в госреестре 78733-20
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВСП-20000
Изготовитель АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.

Описание

РВС представляетт собой закрытый вертикальный цилиндрический сосуд со стационарной крышей.

РВС оснащен дыхательными клапанами, замерным люком, люк-лазами, приемораздаточным патрубком, приборами контроля и сигнализации и понтоном.

Резервуар вертикальный стальной цилиндрический РВСП-20000, заводской номер 9, находится на территории ЛПДС «Нижневартовская», Нижневартовского УМН, АО «Транснефть-Сибирь».

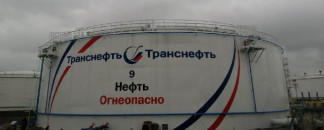

На рисунке 1 представлен общий вид РВСП.

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000,

заводской номер 9

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20000

Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %

±0,1

Наименование характеристики

Значение

Условия эксплуатации:

-    температуры окружающего воздуха, °С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВСП-20000 зав. № 9

1

Паспорт вертикального стального цилиндрического резервуара

1

Градуировочная таблица

1

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки» геометрическим методом.

Основные средства поверки:

-    рулетка измерительная металлическая ЕХ20/5, регистрационный номер 22003-07;

-    рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

-    нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

-    рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;

-    штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;

-    толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСП-20000

ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 09.06.2025
78733-20
Номер в ГРСИ РФ:
78733-20
Производитель / заявитель:
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Год регистрации:
2020
