| Номер в госреестре | 78725-20 |
| Наименование СИ | Насосы-пробоотборники ручные |
| Обозначение типа СИ | НП-15Р |
| Изготовитель | ИП Калмыков Александр Вячеславович |
| Год регистрации | 2020 |
| Срок свидетельства | 15.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Насосы-пробоотборники ручные НП-15Р (далее - насосы) предназначены для отбора разовых проб газовоздушных смесей (ГВС) с целью последующего определения их химического состава с использованием индикаторных трубок.
Принцип действия насосов основан на методе отбора пробы за счет разницы давления, создаваемого поршнем, двигающимся в цилиндре насоса.
Насосы состоят из цилиндра и штока с поршнем. Перемещение поршня осуществляется вручную. Объемы отбираемой газовой пробы соответствуют обозначениям на штоке поршня. Шток насоса фиксируется в двух положениях — 50 см3 (метка в виде одной точки • на штоке) или 100 см (метка в виде двух точек •• на штоке). Насосы снабжены устройством для вскрытия индикаторных трубок.
На корпусе (цилиндре) насосов нанесена информация о наименовании типа средства измерения, технических условиях на насос, знаке утверждения типа, производителе и заводском номере изделия.

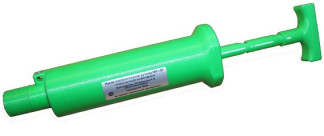

Внешний вид насосов представлен на рисунке 1.
Внутренние элементы насосов конструктивно защищены от несанкционированного проникновения винтом на задней крышке насоса под пломбой-наклейкой с надписью «Не вскрывать» и логотипом изготовителя.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения отбираемой пробы, см3 | 50 и 100 |
| Пределы допускаемой относительной погрешности при значении пробы 100 см3, % | ±5 |
| Пределы допускаемой относительной погрешности при значении пробы 50 см3, % | ±5 |
| Дополнительная погрешность при повышении температуры до 40 °С при значении пробы 50 см3, % | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -длина -диаметр | 250 55 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: »-» о/"ч -температура окружающей среды, С -относительная влажность, %, не более -атмосферное давление, кПа | от +10 до +40 95 от 90,6 до 104 |
| Срок службы, лет | 6 |
| Наработка на отказ, ч | 1000 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на специальную табличку на цилиндре насоса методом флексографической печати.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Насос-пробоотборник ручной НП-15Р | - | по заказу |
| Упаковочная картонная коробка | - | групповая/индивидуальная |
| Руководство по эксплуатации | 421315.001.РЭ | 1 экз. |
| Методика поверки | 009-23-19 МП | 1 экз. |
осуществляется по документу 009-23-19 МП «Насосы-пробоотборники ручные НП-15Р. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.01.2020 г.
Основные средства поверки:
- мановакууметр ВО (рег. № 5768-67), погрешность измерения давления ±1,5 %, диапазон измерений от 0 до 1 кгс/см ;
- секундомер СОСпр-2б-2 (рег. № 11519-06), диапазон измерений от 0 до 60 мин, цена деления 0,2 с;
- цилиндр мерный ГОСТ 1770-74 (рег. № 24176-02), объем 100 мл, класс точности 2;
- цилиндр мерный ГОСТ 1770-74 (рег. № 24176-02), объем 250 мл, класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или клеймо поверителя наносится в раздел «Сведения о приемке» руководства по эксплуатации 421315.001 РЭ.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия ГОСТ 2939-63 Газы. Условия для определения объема
ТУ 26.51.110-001-0103857486-2019 «Насос-пробоотборник ручной НП-15Р. Технические условия».
