| Номер в госреестре | 78669-20 |
| Наименование СИ | Датчики уровня аналоговые пневматические |
| Обозначение типа СИ | LTU 301 |
| Изготовитель | "Xylem Water Solutions Global Services AB" |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня аналоговые пневматические LTU 301 (далее - датчики уровня) предназначены для измерений уровня жидкости.
Принцип действия датчиков уровня основан на измерении давления столба жидкости посредством пневматического датчика относительного давления. Преобразователь уровня, представляющий собой открытый колокол, погружен в резервуар с контролируемой жидкостью и находится под воздействием давления столба жидкости. Преобразователь уровня соединен с датчиком уровня с помощью пневмотрубки. Датчик уровня через чувствительный элемент измеряет разность давлений между давлением в точке расположения преобразователя уровня, погруженного в жидкость, и атмосферным давлением. Величина измеренной разности давления прямо пропорциональна уровню погружения преобразователя уровня. Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) виде.
Датчик уровня состоит из преобразователя уровня, представляющего собой открытый колокол, и чувствительного элемента, соединенных между собой пневматической трубкой.
Общий вид датчиков уровня представлен на рисунке 1.
Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено.

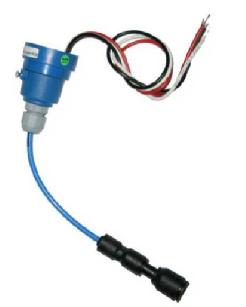

Рисунок 1 - Общий вид датчиков уровня аналоговых пневматических LTU 301
а) чувствительный элемент
б) преобразователь уровня с пневматической трубкой
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м | от 0 до 2,5 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, %, выраженной по отношению к диапазону измерений | ± 4 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ± 1 |
| Нормальные условия измерений - температура окружающей среды, °С | от +15 до +25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -20 до +50 от 30 до 80 (без конденсации) от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 18 до 25 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Входной пневматический сигнал, бар | от 0 до 0,25 |
| Масса чувствительного элемента, г, не более | 50 |
| Масса преобразователя уровня, г, не более | 520 |
| Длина пневматической трубки, м, не более | 20 |
| Диаметр чувствительного элемента, мм, не более | 38 |
| Высота чувствительного элемента, мм, не более | 41 |
| Диаметр преобразователя уровня (колокола), мм, не более | 100 |
| Высота преобразователя уровня (колокола), мм, не более | 120 |
| Средний срок службы, лет, не менее | 10 |
наносят на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня аналоговый пневматический | LTU 301 | 1 шт. |
| Монтажный комплект* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз.** |
| Методика поверки | МП 208-015-2019 | 1 экз. |
| Паспорт | - | 1 экз. |
| * - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр РЭ в один адрес отгрузки | ||
осуществляется по документу МП 208-015-2019 «ГСИ. Датчики уровня аналоговые пневматические LTU 301. Методика поверки», утверждённому ФГУП «ВНИИМС» 19.04.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом по ГОСТ 7502-98 класса точности 2 с диапазоном измерений, перекрывающим диапазон измерений поверяемого уровнемера;
- установка уровнемерная 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30.12.2019 г. № 3459, с непосредственным изменением уровня жидкости или имитатором уровня с диапазоном измерений, равным диапазону поверяемого датчика и пределами допускаемой погрешности в соотношении 1/3 к поверяемому датчику;
- калибратор многофункциональный МС5-Я (регистрационный номер 22237-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке датчика уровня.
приведены в эксплуатационном документе.
Приказ Росстандарта № 3459 от 30.12.2019 г. Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация фирмы-изготовителя Xylem Water Solutions Global Services AB, Швеция
