| Номер в госреестре | 78607-20 |
| Наименование СИ | Меры потока (течи гелиевые) |
| Обозначение типа СИ | Гелит 1, Гелит 2 |
| Изготовитель | Саранский филиал акционерного общества «Научно-исследовательский институт технической физики и автоматизации» (СФ АО «НИИТФА»), г. Саранск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2030 |
| МПИ (интервал между поверками) | 1 год - для Гелит 1; 2 года - для Гелит 2 |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры потока (течи гелиевые) Гелит 1, Гелит 2 (далее - течи гелиевые) предназначены для применения в качестве мер потока пробного газа при контроле герметичности с помощью гелиевых течеискателей.
Принцип действия течи гелиевой основан на диффузии гелия сквозь проницаемый элемент.
Течь гелиевая представляет собой герметичный металлический баллон. С одной стороны баллона имеется трубка, которая может оканчиваться фланцем для подсоединения течи гелиевой к испытуемой вакуумной системе. Внутри баллона трубка подсоединена к проницаемому элементу, представляющему собой шарообразную колбу из кварцевого или молибденового стекла. Стенки баллона, трубки и проницаемого элемента образуют замкнутый объем, заполненный гелием газообразным техническим до давления от 6 до 100 кПа. В процессе работы происходит диффузия гелия через стенки колбы проницаемого элемента в объем трубки. Толщина стенки, площадь поверхности проницаемого элемента, а также давление гелия в баллоне определяют диапазон воспроизводимых потоков. Все металлические элементы течи гелиевой изготовлены из нержавеющей стали.
Течи гелиевые выпускают в двух модификациях - Гелит 1 и Гелит 2.
Модификации течей гелиевых отличаются значением воспроизводимого потока и пределами допускаемой погрешности.

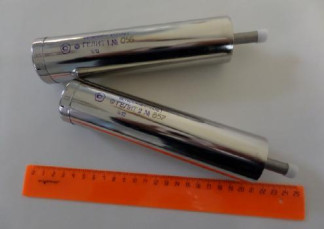

Пломбирование течей гелиевых не предусмотрено. Общий вид течей гелиевых представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Гелит 1 | Гелит 2 | |
| Значение воспроизводимого потока при температуре (27±0,5) °С, Па-м3/с | от 7-10-10 до 2-10-8 | от 3-10-11 до 7-10-10 |
| Температурная поправка к потоку, 1/°С | от 2,5-10-2 до 3,5-10-2 | |
| Пределы допускаемой относительной погрешности значения воспроизводимого потока, % | ±15 | ±20 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление окружающего воздуха, кПа | от +26,5 до +27,5 80 от 86 до 106 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Гелит 1 | Гелит 2 | |
| Габаритные размеры, мм, не более: | ||
| - диаметр | 43 | |
| - длина | 212 | |
| Масса, кг, не более | 0,25 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +40 | |
| - относительная влажность воздуха, %, не более | 80 | |
| - атмосферное давление окружающего воздуха, кПа | от 86 до 106 | |
| Средняя наработка на отказ, ч | 15000 | |
| Средний срок службы, лет | 10 | |
наносится на титульный лист паспорта типографским способом и на корпус течи гелиевой мастикой маркировочной.
| Таблица 3 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Мера потока (течь гелиевая) | Гелит 1 или Гелит 2 | 1 шт. |
| Паспорт | ТДМК0.339.022 ПС | 1 экз. |
| Методика поверки | МП 231-0074-2019 | 1 экз. |
осуществляется по документу МП 231-0074-2019 «ГСИ. Меры потока (течи гелиевые) Гелит 1, Гелит 2. Методика поверки», утвержденным ФГУП «ВНИИМ им. Д.И. Менделеева» 16.12.2019 г. Основные средства поверки:
п л А-10
- эталон единицы потока газа в вакууме в диапазоне значений от 710 до
8 3
210 Па-м /с регистрационный номер в Федеральном информационном фонде 3.БКВ.0044.2017;
- эталон единицы потока газа в вакууме в диапазоне значений от 3 10-11 до
-10 3
710 Па-м /с регистрационный номер в Федеральном информационном фонде 3.БКВ.0046.2017.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ОТМ0.344.001ТУ Меры потока (течи гелиевые) Г елит 1, Г елит 2. Технические условия
| Зарегистрировано поверок | 1629 |
| Поверителей | 3 |
| Актуальность данных | 01.11.2025 |
