| Номер в госреестре | 78478-20 |
| Наименование СИ | Томографы компьютерные рентгеновские |
| Обозначение типа СИ | «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN |
| Изготовитель | Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Томографы компьютерные рентгеновские «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN (далее - томографы) предназначены для измерений линейных размеров изделий сложной формы.
Принцип действия томографов основан на прохождении рентгеновского излучения сквозь изделие, регистрации детектором и преобразовании в электрический сигнал. Исследуемое изделие помещается на поворотный стол между источником рентгеновского излучения и детектором. Детектор регистрирует проекции при вращении изделия на 360°. Регистрируемые детектором проекционные данные используются для реконструкции изображений и построения трехмерной модели изделия с его внешней и внутренней структурой с помощью программного обеспечения.
В состав томографов входят:
- один или два источника рентгеновского излучения (рентгеновская трубка открытого или закрытого типа);
- манипулятор для установки и перемещения измеряемого изделия;
- детектор 4040HR и/или 2530SR (томограф исполнения FILIN СТ-600 TWIN);
- детектор 4040HR и/или 4040SRP (томограф исполнения FILIN СТ-1500 TWIN);
- рабочее место оператора,
- система видеонаблюдения.
Томографы устанавливаются в камере биологической защиты или специальном рентгенозащитном помещении, предотвращающем проникновение рентгеновского излучения во внешнюю среду. Управление томографом осуществляется с рабочего места оператора, оборудованного пультом безопасности, кнопкой аварийного отключения, двумя компьютерами с пятью мониторами и монитором системы видеонаблюдения. Система видеонаблюдения позволяет осуществлять визуальный контроль рабочей зоны томографа в режиме реального времени.
Исполнения томографов отличаются верхним пределом диапазона показаний линейных размеров, массой, габаритными размерами и моделью детектора.
В комплект поставки томографов входят меры для настройки и калибровки.

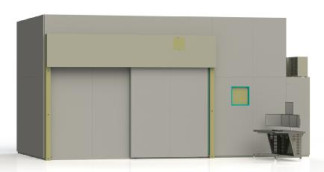

Общий вид томографов представлен на рисунках 1 и 2.
Пломбирование осуществляется путем нанесения пломбировочной наклейки, препятствующей вскрытию детектора. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
К*
Место пломбировки
Место нанесения знака поверки
Томографы имеют автономное программное обеспечение (далее - ПО) CT-Control, VGSTUDIO MAX, Sova64. ПО CT-Control предназначено для управления томографом и получения проекционных данных. ПО VGSTUDIO MAX предназначено для реконструкции изображений, построения и анализа трехмерной модели изделия. ПО VGSTUDIO MAX разработано Volume Graphics GmbH. ПО Sova64 предназначено для визуализации и анализа двумерных рентгеновских изображений.
ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение | ||
| Идентификационное наименование ПО | CT-Control | VGSTUDIO MAX | Sova64 |
| Номер версии (идентификационный номер) ПО* | не ниже 2.25 | не ниже 3.3 | не ниже 1.22 |
| Цифровой идентификатор ПО** | 5d7df1db0b13280 90d64c89ddcdba5 c0 | b64705753c4d6cdf 2ef799bb6bbc5fae | 5452aa60f49c9f5f6 e47814ec5ff3e4c |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
| * У номера версии могут быть дополнительные префиксы ** Контрольная сумма указана для версий ПО 2.25.0.7 (CT-Control), 3.3.2 (VGSTUDIO MAX), 1.22.3.0 (Sova64) | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| CT-600 TWIN | CT-1500 TWIN | |
| Диапазон измерений линейных размеров, мм | от 5 до 120 | |
| Верхний предел показаний линейных размеров, мм: - высота - диаметр | 600 590 | 1000 800 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(10 + L/100)* | |
| Дискретность отсчета, мкм | 1 | |
| * где L - измеренный линейный размер, мм. | ||
| Наименование характеристики | Значение | |
| CT-600 TWIN | CT-1500 TWIN | |
| Масса изделия, кг, не более | 50 | 100 |
| Источник рентгеновского излучения: - рентгеновская трубка открытого типа: - напряжение, кВ | 240 | 300 |
| - мощность, В • А | 350 | 500 |
| - рентгеновская трубка закрытого типа: - напряжение, кВ | 450 | 450 |
| - мощность, В • А | 1500 | 1500 |
| Габаритные размеры, мм, не более: - высота | 3000 | 3700 |
| - ширина | 2500 | 4700 |
| - длина | 3800 | 7300 |
| Масса, кг, не более | 17500 | 66000 |
| Параметры электрического питания: - напряжение переменного тока, В | 380±38 | 380±38 |
| - частота переменного тока, Гц | 50±5 | 50±5 |
| Потребляемая мощность, ВА | 20000 | 30000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от +19 до +21 | |
| - диапазон относительной влажности, % | от 10 до 80 | |
| Средний срок службы, лет | 12,5 | |
| Средняя наработка на отказ, ч | 24500 | |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на томограф.
Таблица 4 - Комплектность томографов
| Наименование | Обозначение | Кол-во |
| Томограф | * | 1 шт. |
| Камера биологической защиты | - | 1 шт.** |
| Пульт консольный дистанционного управления | - | 1 шт.** |
| Наклонно-поворотный стол с зажимным устройством | - | 1 шт.** |
| Меры для настройки и калибровки томографов компьютерных рентгеновских «FILIN CT» | - | от 2 шт.** |
| Программное обеспечение | CT-Control | 1 шт. |
| Программное обеспечение | VGSTUDIO MAX | 1 шт. |
| Программное обеспечение | Sova64 | 1 шт. |
| Томографы компьютерные рентгеновские «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN». Руководство по эксплуатации | - | 1 экз. |
| Томографы компьютерные рентгеновские «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN». Паспорт | - | 1 экз. |
| Меры для настройки и калибровки томографов | - | 1 экз. |
| Наименование | Обозначение | Кол-во |
| компьютерных рентгеновских «FILIN CT». Паспорт | ||
| Программное обеспечение CT-Control. Руководство пользователя | - | 1 экз. |
| Программное обеспечение VGSTUDIO MAX. Руководство пользователя | - | 1 экз. |
| Программное обеспечение Sova64. Руководство пользователя | - | 1 экз. |
| Методика поверки | МП 2512-0009-2019 | 1 экз. |
| * исполнение определяется заказом, ** определяется заказом | ||
осуществляется по документу МП 2512-0009-2019 «ГСИ. Томографы компьютерные рентгеновские «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 декабря 2019 г.
Основные средства поверки:
- комплект мер для поверки систем томографических General Electric (регистрационный номер в Федеральном информационном фонде 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или томограф, как указано на рисунке 3.
приведены в эксплуатационном документе.
Томографы компьютерные рентгеновские «FILIN CT» исполнений FILIN CT-600 TWIN и FILIN CT-1500 TWIN. Технические условия. ТУ 4276-024-56173706-2015
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 03.11.2025 |
