Резервуары вертикальные стальные цилиндрические РВСП-20000, 78456-20

Назначение

Резервуары вертикальные стальные цилиндрические РВСП-20000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РВСП-20000 представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей с понтоном.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров РВСП-20000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории резервуарного парка филиала «Нефтеюганское управление магистральных нефтепроводов» АО «Транснефть - Сибирь» по адресу: 628330, Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, сельское поселение Сентябрьский, ЛПДС «Южный Балык».

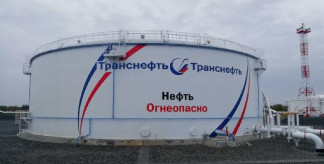

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000 зав.№№ 2, 4, 8, 10, 12, 20 представлен на рисунке 1.

Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-20000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0° до 360°, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55° до плюс 60°, горизонтальных от 0° до 360°, ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);

-    линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-20000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
