| Номер в госреестре | 78416-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ОАО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-2000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 2000 м .
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-2000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его заполнения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и стационарной крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов. Основание резервуара выполнено в виде грунтовой подушки со свайным основанием. Резервуар РВС-2000 с заводским № 25706 расположен на территории Средне-Харьягинского нефтяного месторождения, терминал «Харьяга», Российская Федерация, Ненецкий автономный округ, п. Харьяга.

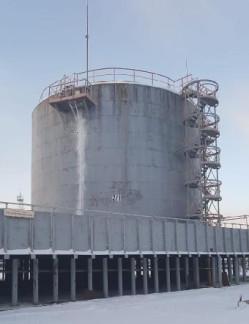

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-2000 приведен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу РМГ 105-2010 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12);
- теодолит 3Т2КП (регистрационный номер 19762-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-2000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
