| Номер в госреестре | 78372-20 |
| Наименование СИ | Трансформатор напряжения емкостный |
| Обозначение типа СИ | НДКМ-110 УХЛ1 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения емкостный НДКМ-110 УХЛ1 (далее по тексту - трансформатор напряжения), изготовленный в 2010 г., предназначен для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
Трансформатор состоит из конденсаторного делителя напряжения и электромагнитного устройства, в конструкцию которого входят компенсирующий реактор, промежуточный трансформатор и электромагнитное демпфирующее устройство.
Обмотки компенсирующего реактора и промежуточного трансформатора имеют вид многослойных цилиндрических катушек. Обмотки имеют специальные регулировочные витки, позволяющие настраивать трансформатор на заданный класс точности.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

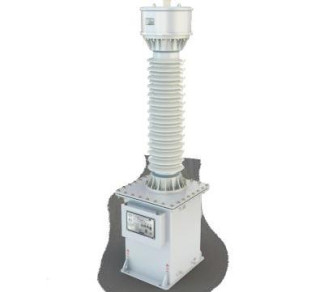

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
I I
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводского номера |
| 79/1 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НДКМ-110 УХЛ1 | 1 шт. |
| Паспорт | НДКМ-110 УХЛ1 | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформатору напряжения емкостному НДКМ-110 УХЛ1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 28.07.2025 |
