| Номер в госреестре | 78352-20 |
| Наименование СИ | Установки вихретокового контроля рельсов |
| Обозначение типа СИ | EDC RAIL 5065 |
| Изготовитель | ООО "НПП "Промприбор", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки вихретокового контроля рельсов EDC RAIL 5065 (далее по тексту -установки) предназначены для измерений глубины поверхностных дефектов при автоматизированном неразрушающем контроле на наличие поверхностных дефектов типа трещин наружной поверхности головки, подошвы, боковых граней и выкружек головки железнодорожных рельсов типа Р50, Р65, Р65К, 60Е1, UIC60.
Принцип действия установок основан на вихретоковом методе неразрушающего контроля. В основе метода лежит анализ взаимодействия внешнего электромагнитного поля, создаваемого вихретоковым преобразователем (ВТП), с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем. Если в объекте контроля есть дефект (трещина), то линии вихревых токов искажаются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения, формируемого на выходе ВТП. Установки проводят вихретоковый контроль согласно требованиям ГОСТ Р 51685-2013, СТО 1.11.004-2009 (метод «В») и автоматически принимают решение о годности/не годности рельса; выдают управляющие сигналы на пост дефектоотметки, где выполняется цветовая маркировка конца рельса; формируют протокол контроля на каждый рельс.
Установки состоят из конструктивно независимых частей, устанавливаемых в производственной линии:

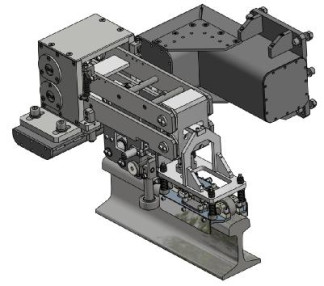

- вихретоковый модуль контроля головки и подошвы рельсов (далее в тексте -вихретоковый модуль №1). Общий вид сканеров из состава вихретокового модуля № 1 приведен на рисунках 1 и 2;
- вихретоковый модуль контроля боковых граней и выкружек головки рельсов (далее в тексте - вихретоковый модуль №2). Общий вид сканера из состава модуля приведен на рисунке 3;
- аппаратно-вычислительный комплекс.
Вихретоковый модуль №1 обеспечивает контроль подошвы рельсов за исключением
5 мм зоны прикромочных частей, контроль головки рельсов в зоне поверхности катания в пределах ± 24 мм от вертикальной оси рельса.
Вихретоковый модуль №2 обеспечивает контроль головки рельсов в зоне боковых поверхностей (зона контроля начинается в точке сопряжения верхних радиусов головки рельса с боковой гранью; зона контроля заканчивается в точке сопряжения боковой грани головки с нижним радиусом) с верхними выкружками (зона контроля начинается на расстоянии ± 24 мм от вертикальной оси рельса).
Внешний вид установки показан на рисунке 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
В установках установлено программное обеспечение (ПО), которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция Установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО защищено пломбами на корпусах ответственных модулей и паролем.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО Установок соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | eddyd3.dll |
| Номер версии (идентификационный номер) ПО | V3.0 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог чувствительности к обнаружению дефектов типа «пропил», мм - глубина | 0,5 |
| Пределы допускаемой абсолютной погрешности установки пороговой глубины дефектов, мм | ± 0,1 |
| Диапазон установки рабочих частот, МГ ц | от 0,00001 до 16 |
| Допускаемое отклонение установки рабочих частот, % | ± 10 |
| Диапазон установки напряжения возбуждения ВТП, В | от 0,5 до 10 |
| Допускаемое отклонение установки напряжения возбуждения ВТП, % | ± 20 |
| Диапазон установки коэффициента усиления, дБ | от 0 до 40 |
| Диапазон установки коэффициента предусиления, дБ | от 0 до 30 |
| Допускаемое отклонение установки коэффициента усиления и коэффициента предусиления, дБ | ± 1 |
| Наименование характеристики | Значение |
| Отношение сигнал/шум (сигнал от дефекта), не менее, дБ | 10 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры вихретокового модуля № 1, мм, не более | |
| - длина | 650 |
| - ширина | 500 |
| - высота | 650 |
| Габаритные размеры вихретокового модуля №2, мм, не более | |
| - длина | 650 |
| - ширина | 500 |
| - высота | 600 |
| Масса вихретокового модуля №1, кг, не более | 50 |
| Масса вихретокового модуля №2, кг, не более | 50 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +45 |
| Средний срок службы, лет | 10 |
наносится на шильдик на раме поста контроля установок и на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность
| № | Наименование | Обозначение | Количество |
| 1 | Аппаратно-вычислительный комплекс | - | 1 комплект |
| 2 | Вихретоковый модуль * | - | 1 комплект |
| 3 | Система автоматики для управления установкой | - | 1 комплект |
| 4 | Выносной пульт наладки оператора (дублирующий) | - | 1 комплект |
| 5 | Основной пульт оператора | - | 1 комплект |
| 6 | Блок датчика пути | - | ** шт. |
| 7 | Блок дефектоотметки | - | 1 комплект |
| 8 | Датчики автоматики ** * | - | 1 комплект |
| 9 | Комплект ЗИП | - | 1 комплект |
| 10 | Паспорт | EDC RAIL 5065.76 005454.01.19 ПС | 1 экз. |
| 11 | Руководство по эксплуатации | EDC RAIL 5065.76 005454.01.19 РЭ | 1 экз. |
| 12 | Методика поверки | МП 203-73-2019 | 1 экз. |
| Примечания: * вид и количество модулей зависит от заказа потребителя и задачи контроля; ** количество зависит от заказа потребителя; *** поставляется по заказу потребителя. | |||
осуществляется по документу МП 203-73-2019 «Установки вихретокового контроля рельсов EDC RAIL 5065. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.12.2019 г.
Основные средства поверки:
- меры моделей дефектов 2353.02, 2353.08 из комплекта мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (рег. № 48016-11);
- осциллограф цифровой TDS 210 (рег. № 19294-00);
- тестер ультразвуковой МХ02-УЗТ-1 (рег. № 44427-10);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4276-043-76005454-2019. Установка вихретокового контроля рельсов EDC RAIL 5065. Технические условия
