| Номер в госреестре | 78348-20 |
| Наименование СИ | Комплексы цифровой радиографии |
| Обозначение типа СИ | КАРАТ РТС |
| Изготовитель | ООО "Ньюком-НДТ", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы цифровой радиографии серии КАРАТ РТС (далее - комплексы) предназначены для измерений линейных размеров объектов на цифровых изображениях, полученных путем преобразования ионизирующего излучения, попадающего на матрицу плоскопанельного детектора в электрический сигнал, который оцифровывается и передаётся на персональный компьютер.
Принцип работы комплексов заключается в преобразовании изображения объекта контроля, полученного на плоскопанельном детекторе в результате облучения ионизирующим излучением в цифровое изображение и дальнейшей его обработке, анализе и архивировании.
В процессе преобразования ионизирующего излучения в цифровой сигнал, излучение попадает на каждый пиксель матрицы плоскопанельного детектора, в результате чего люминофор пикселя (сцинтиллятор) испускает короткую вспышку света в видимом диапазоне. Далее вспышка света попадает на фотодиод, в котором образуется электрический заряд. Заряд с помощью аналого-цифрового преобразователя преобразуется в цифровой импульсный сигнал для каждого пикселя. Количество импульсов прямо пропорциональна дозе ионизирующего излучения и величине заряда от поглощенного в люминофоре пикселя. Сигнал на плоскопанельном детекторе падает до нулевого значения при прекращении попадания на него ионизирующего излучения.
Комплексы конструктивно состоят из плоскопанельного детектора и персонального компьютера (ноутбука) с программным обеспечением.
Комплексы выпускаются в следующих модификациях: КАРАТ РТС4343, КАРАТ РТС3543, КАРАТ РТС2430, КАРАТ РТС1723, которые отличаются диапазонами измерений линейных размеров объектов, дискретностью отсчета (размером пикселя) и размером чувствительной области плоскопанельного детектора.
Пример маркировки модификаций комплексов:
Комплекс КАРАТ РТС 4343 имеет размеры чувствительной области плоскопанельного детектора (430*430) мм.

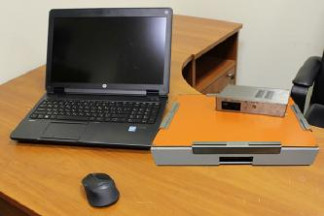

Внешний вид комплексов представлен на рисунках 1 - 4.
Пломбирование комплексов не предусмотрено.
Для работы с комплексами модификаций КАРАТ РТС4343, КАРАТ РТС3543, КАРАТ РТС2430, КАРАТ РТС1723 используется программное обеспечение «X-Vizor» (далее - ПО), устанавливаемое на персональный компьютер.
ПО обеспечивает управление, передачу, обработку измеренных данных, а также отображение результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «X-Vizor» |
| Номер версии (идентификационный номер ПО) | не ниже 7.09.1900 |
| Цифровой идентификатор ПО | cf83bedc18c1bb49a4cec1e19cc9c305 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | КАРАТ РТС4343 | КАРАТ РТС3543 | КАРАТ РТС2430 | КАРАТ РТС 1723 |
| Диапазон измерений линейных размеров объектов, мм | от 0 до 430 | от 0 до 300 | от 0 до 230 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов, мкм | ± | 50 | ||
| Дискретность отсчета (размер пикселя), мкм | 90 | 140 | 76 | 75 |
| Наименование характеристики | Значение | |||
| Модификация | КАРАТ | КАРАТ | КАРАТ | КАРАТ |
| РТС4343 | РТС3543 | РТС2430 | РТС 1723 | |
| Размеры чувствительной области плоскопанельного детектора, мм | 430x430 | 350x430 | 240x300 | 170x230 |
| Параметры электрического питания: | 220+22-33 | |||
| - напряжение переменного тока, В | ||||
| - напряжение постоянного тока, В | 24 | |||
| Потребляемая мощность, Вт, не более | 24 | |||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от +15 до +35 | |||
| - относительная влажность, %, не более | 85 | |||
| Габаритные размеры, мм, не более: | ||||
| - длины | 478 | 460 | 327 | 209 |
| - ширина | 478 | 380 | 362 | 257 |
| - высота | 43 | 30 | 22 | 28 |
| Масса, кг, не более | 11,0 | 8,0 | 3,5 | 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс цифровой радиографии (модификация в соответствии с заказом потребителя) в комплекте | 1шт. | |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 31-19 | 1 экз. |
осуществляется по документу МП АПМ 31-19 «Комплексы цифровой радиографии серии КАРАТ РТС. Методика поверки», утверждённому ООО «Автопрогресс-М» «12» сентября 2019 г.
Основные средства поверки:
- штангенциркуль серии 533, (0-500) мм, ПГ±0,05 мм (рег. № 72366-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-007-69192869-17 Комплексы цифровой радиографии серии КАРАТ РТС
