| Номер в госреестре | 78347-20 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | WEGA мод. BELT 2 WIN, BELT 3 WIN и NOVA 2 WIN |
| Изготовитель | "Wega S.r.l.", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные WEGA моделей BELT 2 WIN, BELT 3 WIN и NOVA 2 WIN (далее по тексту - машины) предназначены для измерений площади кож.
Принцип действия машин основан на затемнении объектом измерений фототранзисторов, на которые направлен инфракрасный свет. Фотоэлектрический барьер состоит из панели освещения и панели считывания, внутри панели считывания находятся фототранзисторы, которые принимают инфракрасный свет, излучаемый источником света. Сигнал от затемненных фототранзисторов и информация о скорости движения конвейера поступает в блок обработки для преобразования и вычисления площади кож.
Машины BELT 2 WIN и BELT 3 WIN конструктивно представляют собой струнный конвейер, в центре которого находится фотоэлектрический барьер. Управление осуществляется с пульта оператора, находящегося в передней части машины. Машины BELT 2 WIN и BELT 3 WIN различаются шириной рабочего прохода.
Машина NOVA 2 WIN конструктивно представляет собой струнный конвейер, в передней части которого находится прижимной барабан с фотоэлектрическими датчиками.

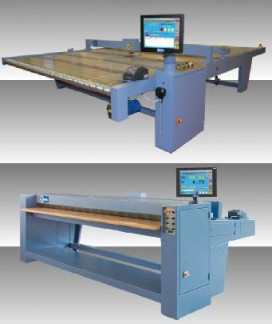

Общий вид машин представлен на рисунке 1.
В машинах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция машин исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения машин соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Russkaya9 |
| Номер версии (идентификационный номер) ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений площади кож, дм2 | от 10 до 750 |
| Пределы допускаемой относительной погрешности измерений площади кож, % | ±1, 2 но не менее ±0,5 дм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ширина рабочего прохода, мм | |
| - BELT 2 WIN, NOVA 2 WIN | 2200 |
| - BELT 3 WIN | 3200 |
| Габаритные размеры, мм, не более | |
| (длинахширинахвысота) | |
| - BELT 2 WIN | 4000x3000x2000 |
| - BELT 3 WIN | 5000x5300x2000 |
| - NOVA 2 WIN | 3000x2000x2000 |
| Параметры электрического питания: | |
| - напряжение, В | 230±23 |
| - частота, Гц | 50 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина измерительная | WEGA модель BELT 2 WIN (зав. № 1170, зав. №1169)/ WEGA модель BELT 3 WIN (зав. № 1166)/ WEGA модель NOVA 2 WIN (зав. № 1178) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-68-2019 | 1 экз. |
осуществляется по документу МП 203-68-2019 «Машины измерительные WEGA моделей BELT
2 WIN, BELT 3 WIN и NOVA 2 WIN. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 ноября 2019 г.
Основное средство поверки:
- Рулетка измерительная металлическая Р20УЗК (Рег. № 35280-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых машин с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
