| Номер в госреестре | 78141-20 |
| Наименование СИ | Системы мониторинга частичных разрядов |
| Обозначение типа СИ | OMS 841, MONTESTO 200 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга частичных разрядов OMS 841, MONTESTO 200 (далее по тексту -системы) предназначены для измерений характеристик частичных разрядов (ЧР) в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».
Системы мониторинга частичных разрядов OMS 841, MONTESTO 200 представляют собой многоканальные компьютерные системы сбора и обработки информации, подключенные к контролируемому объекту, находящемуся в рабочем состоянии (под напряжением).
Принцип действия систем основан на электрическом методе измерений характеристик частичных разрядов - измерении кажущегося заряда импульсов ЧР с помощью емкостных и индуктивных датчиков, детектора частичных разрядов и цифрового осциллографа, реализованного программно на персональном компьютере (ПК).
Импульсы ЧР с датчиков поступают на детектор (устройство сбора данных), где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются в персональный компьютер, где происходит обработка информации и заполнение базы данных. Текущие характеристики ЧР в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.
Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.
Управление системами осуществляется при помощи программного обеспечения (ПО) «OMS System Software», установленного на управляющем персональном компьютере, которое позволяет визуализировать в режиме реального времени процесс измерений и проводить анализ характеристик частичных разрядов.
Системы выпускаются в двух модификациях: OMS 841 и MONTESTO 200, отличающихся конструктивным исполнением.
Системы OMS 841 состоят из следующих основных частей:

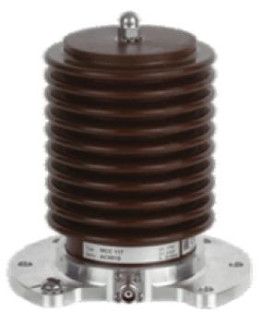

- емкостные датчики ЧР (конденсаторы связи) ЧР MCC 117, MCC 124;
- индуктивные датчики ЧР (высокочастотные трансформаторы тока) MCC 124;
- устройство сбора данных OMS 841;
- контроллер волоконно-оптической линии MCU 506-2;
- калибратор кажущегося заряда CAL 542 (модификации CAL 542B, CAL 542C, CAL 542D, отличающиеся диапазонами воспроизведения кажущегося заряда);
- персональный компьютер с установленным ПО.
Устройства сбора данных OMS 841 соединены с управляющим персональным компьютером при помощи волоконно-оптических кабелей.
Системы MONTESTO 200 представляет собой систему, состоящую из собранных в одном основном блоке контроллера волоконно-оптической линии MCU 506-2 и устройства сбора данных OMS 841, а также персонального компьютера с установленным ПО, калибратора кажущегося заряда CAL 542 и набора датчиков (MCC 117, MCC 124, MCC 124, CPL 844 -датчики высоковольтных вводов).
Общий вид систем и их составных частей представлен на рисунках 1 - 7.
Пломбирование систем мониторинга частичных разрядов OMS841, MONTESTO 200 не предусмотрено.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Системы функционируют под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OMS System Software |
| Номер версии (идентификационный номер ПО) | Не ниже 1.06.0220 PR1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение конденсатора связи (амплитудное значение), кВ: - емкостной датчик ЧР MCC 117 - емкостной датчик ЧР MCC 124 | 17,5 24 |
| Электрическая емкость конденсатора связи, нФ: - емкостной датчик ЧР MCC 117 - емкостной датчик ЧР MCC 124 | 2 1 |
| Диапазон частот индуктивного датчика ЧР MCT 120, МГц | от 0,08 до 40 |
| Максимальное значение силы тока частоты 50 Гц, мА: - датчик ЧР высоковольтного ввода CPL 844, емкость 544 нФ - датчик ЧР высоковольтного ввода CPL 844, емкость 1760 нФ - датчик ЧР высоковольтного ввода CPL 844, емкость 3760 нФ | 30 60 100 |
| Диапазон частот датчика ЧР высоковольтного ввода CPL 844, МГц | от 0,016 до 10 |
| Полоса пропускания системы, МГц | от 0,016 до 30 |
| Полоса пропускания фильтра, МГ ц | от 0,009 до 5 |
| Диапазон измерений кажущегося заряда, нКл | от 0,001 до 100 |
| Пределы допускаемой основной относительной погрешности измерений кажущегося заряда, % | ±5 |
| Номинальные значения воспроизводимого кажущегося заряда: - калибратор CAL 542B - калибратор CAL 542C - калибратор CAL 542D | от 1 до 100 пКл от 10 до 1000 пКл от 0,1 до 10 нКл |
| Пределы допускаемой основной относительной погрешности воспроизведения кажущегося заряда калибратора CAL 542B (CAL 542C, CAL 542D), % | ±5 |
Пределы допускаемой дополнительной погрешности измерений и воспроизведения физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности - 0,5.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| OMS 841 | MONTESTO 200 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 115 до 240 50/60 от 110 до 150 | |
| Габаритные размеры (длинахширинахвысота), мм: - основной блок - контроллер волоконно-оптической линии MCU 506-2 - устройство сбора данных OMS 841 - калибратор кажущегося заряда CAL 542 - датчик ЧР MCC 117 - датчик ЧР MCC 124 - датчик ЧР MCT 120 - датчик ЧР CPL 844 | 175x115x38 330x231x74 185x110x30 165x104x150 150x150x219 113x62x154 | 427x405x150 185x110x30 165x104x150 150x 150x 219 113x62x154 65x65x90 |
| Наименование характеристики | Значение для | модификаций |
| OMS 841 | MONTESTO 200 | |
| Масса, кг: | ||
| - основной блок | - | 12 |
| - контроллер волоконно-оптической линии MCU 506-2 | 0,62 | - |
| - устройство сбора данных OMS 841 | 2,5 | - |
| - калибратор кажущегося заряда CAL 542 | 0,52 | 0,52 |
| - датчик ЧР MCC 117 | 2,3 | 2,3 |
| - датчик ЧР MCC 124 | 3,2 | 3,2 |
| - датчик ЧР MCT 120 | 1,2 | 1,2 |
| - датчик ЧР CPL 844 | - | 0,4 |
| Нормальные условия измерений: | ||
| - температура окружающего воздуха, °С | от +18 до +28 | |
| - относительная влажность воздуха, % | 80 | |
| Рабочие условия измерений: | ||
| - температура окружающего воздуха, °С | от -20 до +55 | |
| - относительная влажность воздуха, % | до 95 без конденсации | |
| Средняя наработка на отказ, ч | 10 000 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система мониторинга частичных разрядов (модификация по заказу) | OMS 841, MONTESTO 200 | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Программное обеспечение | OMS System Software | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-015-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-015-20 «Системы мониторинга частичных разрядов OMS 841, MONTESTO 200. Методика поверки», утвержденному ООО «ИЦРМ» 12.02.2020 г. Основные средства поверки:
- осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам мониторинга частичных разрядов OMS 841, MONTESTO 200
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
