| Номер в госреестре | 78059-20 |
| Наименование СИ | Резервуары (танки) стальные горизонтальные |
| Обозначение типа СИ | РГС-550, РГС-420, РГС-520 |
| Изготовитель | ООО "Верфь Братьев Нобель", г.Рыбинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные горизонтальные РГС-550, РГС-420, РГС-520, предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов (барж) проектаК0Б07.
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 550 м3, 420 м3, 520 м3.
Резервуары (танки) - это стальные прямоугольные емкости, расположенные с левого и правого борта танкера в его носовой, средней и кормовой части в грузовом отсеке наливных судов (барж) проекта R0B07, разделенные продольной диаметральной переборкой и поперечными переборками.
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части танков. Все танки соединены между собой трубопроводами, проходящими от насосного отделения по днищу танков.
Измерения уровня продукта в резервуаре (танке) проводят по направляющей трубе
танка.
Заводские номера резервуаров и их место расположения приведены в таблице 1.
Таблица 1 - Место расположения и заводские номера резервуаров
| Заводские номера резервуаров | Место расположения резервуаров, наименование танкера |
| 1 | 2 |
| Резервуары (танки) стальные горизонтальные РГС-550 | |
| 1-МН4001 | «МН-4001» |
| 1-МН4002 | «МН-4002» |
| Резервуары (танки) стальные горизонтальные РГС-420 | |
| 2ЛБ-МН4001, 2ПБ-МН4001, 3ЛБ-МН4001, 3ПБ-МН4001, 4ЛБ-МН4001, 4ПБ-МН4001, 5ЛБ-МН4001, 5ПБ-МН4001 | «МН-4001» |
| 2ЛБ-МН4002, 2ПБ-МН4002, 3ЛБ-МН4002, 3ПБ-МН4002, 4ЛБ-МН4002, 4ПБ-МН4002, 5ЛБ-МН4002, 5ПБ-МН4002 | «МН-4002» |
| Резервуары (танки) стальные горизонтальные РГС-520 | |
| 6-МН4001 | «МН-4001» |
| 6-МН4002 | «МН-4002» |

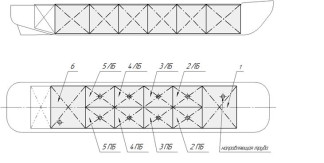

Эскиз общего вида, заводские номера и расположение резервуаров РГС-550, РГС-420, РГС-520 представлены на рисунке 1.
Пломбирование резервуаров (танков) стальных горизонтальных РГС-550, РГС-420, РГС-520 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-550 | РГС-420 | РГС-520 | |
| Номинальная вместимость, м3 | 550 | 420 | 520 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной горизонтальный | РГС-550 | 2 шт. |
| Резервуар (танк) стальной горизонтальный. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Резервуар (танк) стальной горизонтальный | РГС-420 | 16 шт. |
| Резервуар (танк) стальной горизонтальный. Паспорт | - | 16 экз. |
| Градуировочная таблица | - | 16 экз. |
| Резервуар (танк) стальной горизонтальный | РГС-520 | 2 шт. |
| Резервуар (танк) стальной горизонтальный. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Методика поверки | МП 1079-7-2019 | 1 экз. |
осуществляется по документу МП 1079-7-2019 «Инструкция. ГСИ. Резервуары (танки) стальные горизонтальные РГС-550, РГС-420, РГС-520. Методика поверки», утвержденному ФГУП «ВНИИР» 14 августа 2019 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным горизонтальным РГС-550, РГС-420, РГС-520
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
