| Номер в госреестре | 78033-20 |
| Наименование СИ | Объект-микрометры |
| Обозначение типа СИ | "Альтами ОМ-У" |
| Изготовитель | Общество с ограниченной ответственностью «Альтами» (ООО «Альтами»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Объект-микрометры «Альтами ОМ-У» (далее - объект-микрометры) предназначены для измерений увеличения, линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, в том числе виртуальных сеток в программном обеспечении, при работе как в проходящем, так и в отраженном свете, а также для поверки (калибровки) микроскопов и проекторов.
Принцип действия объект-микрометров — измерение длины измеряемого объекта путем наложения изображения его шкалы на измеряемый объект.
Объект-микрометр представляет собой стеклянную пластину прямоугольного сечения. Шкаловая поверхность расположена в центре пластины. На шкаловой поверхности методом фотолитографии нанесены штрихи.
Пломбирование объект-микрометров не предусмотрено.

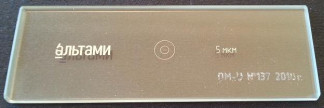

Общий вид объект-микрометров представлен на рисунке 1.
Рисунок 1 - Общий вид объект-микрометров «Альтами ОМ-У»
отсутствует.
Основные метрологические и технические характеристики, включая показатели точности, представлены в таблицах 2-3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Длина шкалы*, мм | 1,0000+0,0006 |
| Расстояние между серединами любых соседних делений*, мм | 0,0050+0,0001 |
| Расстояние между серединами любых десяти делений*, мм | 0,0500+0,0005 |
| Ширина штрихов шкалы, мм | 0,0010+0,0006 |
| * - данные метрологические характеристики приведены при температуре окружающего воздуха +20 °С. При температуре, отличной от +20 °С, необходимо ввести поправку, связанную с тепловым линейным расширением. | |
| Наименование характеристики | Значение |
| Габаритные размеры (без футляра), мм, не более: | |
| длина | 75 |
| ширина | 25 |
| высота | 3 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от +15 до +25 |
| верхнее значение относительной влажности при +25 °С, % | 80 |
| Температурный коэффициент линейного расширения материала объект-микрометра, 10-6 K-1 | 10 |
| Масса (без футляра), кг, не более | 0,010 |
| Средний срок службы, лет | 4 |
| Средняя наработка на отказ, ч | 660 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 — Комплектность объект-микрометров
| Наименование | Обозначение | Количество |
| Объект-микрометр | 1 шт. | |
| Футляр | 1 шт. | |
| Паспорт | ОМУ.1296.000.09.000. ПС | 1 экз. |
| Методика поверки | МП 2511/0010-2019 | 1 экз. |
осуществляется по документу МП 2511/0010-2019 «ГСИ. Объект-микрометры «Альтами ОМ-У». Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» 18.11.2019 г.
Основные средства поверки: установка для поверки штриховых мер длины, утвержденная в качестве вторичного эталона в соответствии с Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм. Приказ № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840
Объект-микрометр «Альтами ОМ-У». Технические условия.
ТУ 26.70.24.000-004-65999954-18
| Зарегистрировано поверок | 421 |
| Поверителей | 4 |
| Актуальность данных | 23.10.2025 |
