Резервуары стальные вертикальные цилиндрические РВС-2000, 78032-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерений объёма нефтепродуктов.

Описание

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Резервуары оборудованы демонтируемой теплоизоляцией.

Резервуары расположены на территории ЗАО «Востокбункер» пос. Славянка Приморского края.

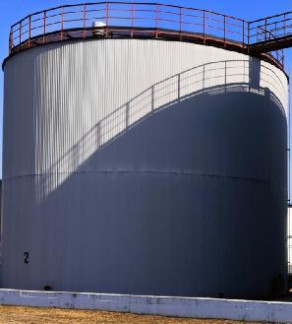

Общий вид резервуаров представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 а) заводской номер 30.1, б) заводской номер 30.2

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным методом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, Р20Н20Г (регистрационный № 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный № 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой УТ-93П (регистрационный № 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль 156 (регистрационный № 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительная металлическая (регистрационный № 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

-    нивелир с компенсатором DSZ3 (регистрационный № 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

приведены в ГОСТ 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000

Приказ Росстандарта от 07.08.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
