| Номер в госреестре | 77920-20 |
| Наименование СИ | Барьеры безопасности |
| Обозначение типа СИ | ИКСА-5000 |
| Изготовитель | Федеральное государственное унитарное предприятие «ВНИИ автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры безопасности ИКСА-5000 (далее - барьеры) предназначены для сопряжения искробезопасных и искроопасных цепей измерительных каналов и преобразований унифицированных сигналов силы постоянного тока в силу постоянного тока.
Принцип действия барьеров основан на ограничении электрической мощности, подаваемой во взрывоопасную зону по цепям связи с электрооборудованием.
Барьеры состоят из корпуса с установленной внутрь печатной платой. Внешнее подключение проводов осуществляется с помощью клеммных колодок. В верхней части барьеров расположены световые индикаторы.
Конструктивно на печатной плате выделены две зоны - взрывобезопасная зона и зона, не имеющая взрывозащиты. Токоведущие печатные проводники, а также электрорадиоэлементы взрывобезопасной зоны не имеют гальванической связи с печатными проводниками и электрорадиоэлементами зоны, не имеющей взрывозащиты. Взрывозащищенная зона содержит элементы, предотвращающие накопление электрического заряда с удельной энергией больше минимальной энергии воспламенения взрывоопасной среды.
Барьеры относятся к связанному электрооборудованию, реализуют вид взрывозащиты «i» (искробезопасная электрическая цепь) с уровнем взрывозащиты «ia», относятся к подгруппе IIC и имеют маркировку «[Ex ia Ga] IIC» в соответствии с ГОСТ 31610.11-2014 (IEC 6007911:2011), ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Барьеры выпускаются в следующих модификациях:
ИКСА-5000 - B1 - A - TH35 - B - C - D - E
1 2 3 4 5 6 7 8
Где:
1 - сокращенное обозначение;
2 - код исполнения по каналам;
3 - уровень взрывозащиты [Ex ia Ga] IIC;
4 - тип исполнения рейки TH35 по ГОСТ Р МЭК 60715-2003:
5 - код предела допускаемой основной приведенной к пределу преобразования погрешности преобразований силы постоянного тока в соответствии с таблицей 1;
6 - код напряжения питания в соответствии с таблицей 2;
7 - код климатического исполнения УХЛ3.1 или У2;
8 - код состояния выхода Fa при отсутствии электропитания барьера в соответствии с таблицей 3.
Таблица 1 - Код предела допускаемой основной приведенной погрешности передачи
| Код предела допускаемой основной приведенной погрешности | Предел допускаемой основной приведенной к пределу преобразования погрешности преобразований силы постоянного тока, % |
| 0100 | ±0,10 |
| 0150 | ±0,15 |
| 0250 | ±0,25 |
| Код напряжения питания | Допускаемый диапазон напряжения питания постоянного тока, В |
| 1242 | от 12 до 42 |
| 1930 | от 19 до 30 |
Таблица 3 - Код состояния выхода Fa при отсутствии электропитания барьера
| Код состояния выхода Fa | Состояние выхода Fa |
| NO | Электрическая цепь разомкнута |
| NC | Электрическая цепь замкнута |

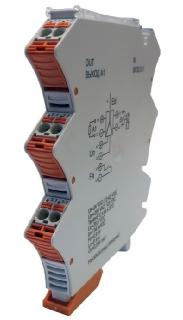

Общий вид средства измерений приведен на рисунке 1.
Обозначение места пломбировки от несанкционированного доступа не определено изготовителем.
отсутствует.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной к диапазону преобразования погрешности преобразований силы постоянного тока, % | ±0,10; ±0,15; ±0,25 |
| Пределы допускаемых значений вариации выходного сигнала, %, не более | ±0,10; ±0,15; ±0,25 |
| Пределы допускаемой дополнительной приведенной к диапазону преобразования погрешности преобразований силы постоянного тока, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур на каждые 10 °С, % | ±0,10; ±0,15; ±0,25 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 75 от 84 до 106 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 42 или от 19 до 30 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 12,5х108х110 |
| Масса, кг, не более | 0,2 |
| Рабочие условия применения УХЛ3.1 или У2 по ГОСТ 15150-69 - температура окружающей среды (УХЛ3.1), °С - температура окружающей среды (У2), °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 от -40 до +50 до 98 при +25 °С от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 80000 |
наносится на корпус барьеров методом наклейки или лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьер безопасности | ИКСА-5000 | 1 шт. |
| Руководство по эксплуатации | ТЖИУ411611.002РЭ | 1 экз. |
| Паспорт | ТЖИУ411611.002ПС | 1 экз. |
| Барьеры безопасности ИКСА-5000. Методика поверки | МП 206.1-140-2019 | 1 экз. |
осуществляется по документу МП 206.1-140-2019 «Барьеры безопасности ИКСА-5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 декабря 2019 г.
Основные средства поверки:
- калибратор многофункциональный 3001 (Регистрационный № 32283-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТЖИУ.411611.002ТУ. Барьеры безопасности ИКСА-5000. Технические условия
