Резервуары вертикальные стальные РВС-400, РВС-1000, РВС-3000, РВС-5000, 77883-20

Назначение

Резервуары вертикальные стальные РВС-400, РВС-1000, РВС-3000, РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Конструктивно резервуары представляют собой надземные вертикальные стальные сосуды цилиндрической формы с плоским днищем и крышей.

Резервуары вертикальные стальные расположены:

-    Объект системы обустройства Иловлинского месторождения, сбора, подготовки и транспортировки углеводородов (РВС-400 зав. № 1-И, зав. № 2-И);

-    Объект бурения и добычи нефти, газа и газового конденсата Смородинка, (РВС-1000 зав. № 5-СМ, РВС-3000 зав. № 6-СМ);

-    Объект системы обустройства месторождения, сбора, подготовки и транспортировки углеводородов «Наливная», (РВС-5000 зав. № 2-Н)

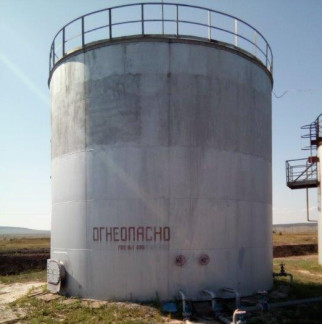

Общий вид резервуаров представлен на рисунках 1-4.

Пломбирование резервуаров вертикальных стальных РВС-400, РВС-1000, РВС-3000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;

-    рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;

-    толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ± 0,1 мм, регистрационный № 24011-08;

-    нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;

-    рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;

-    штангенциркуль 2-го класса точности ТТТЦ-ТТ, регистрационный № 22088-07;

-    анемометр цифровой переносной АП1М, регистрационный № 24079-08;

-    прибор комбинированный Testo 622, регистрационный № 53505-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений» регистрационный № ФР.1.29.2017.26306.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-400, РВС-1000, РВС-3000, РВС-5000

Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
