| Номер в госреестре | 77869-20 |
| Наименование СИ | Установка поверочная на базе мерников |
| Изготовитель | "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная на базе мерников (далее - установка) предназначена для измерений количества жидкости при поверке установки трубопоршневой двунаправленной фирмы Emerson Process Management / Daniel Measurement and Control Inc., заводской № MDP-709 (далее - ТПУ), при эксплуатации и после ремонта, применяемой на предприятии ОАО «Ямал СПГ».
Принцип действия установки заключается в измерении объема жидкости. При передаче единицы объема поверяемым средствам измерений жидкость наливают до отметки номинальной вместимости или иной вместимости по шкале в предварительно смоченные водой металлические мерники. Жидкость из металлических мерников сливается через сливной кран сплошной струей с последующей выдержкой в течении 30 с на слив капель.
Центробежный компрессор установки подает жидкость в поверяемую ТПУ. Вытесненная жидкость из ТПУ через подводящие трубопроводы и заливную горловину поступает в металлические мерники. По выносной шкале на каждом мернике измеряют суммарный объем жидкости в мерниках.
Установка состоит из:
- двух мерников металлических эталонных 1-го разряда JLQ-1000, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 68493-17;
- мерника металлического эталонного 1-го разряда JLQ-447,6, зарегистрированного в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 68494-17;
- рамы;
- термометра лабораторного с диапазоном измерений от 0 до +100 оС, пределы допускаемой абсолютной погрешности измерения температуры ±0,1 оС;
- выносной шкалы;
- насоса и фильтра;
- бассейна с жидкостью и датчиком уровня;
- 2-х ходового отводного клапана;
- бока осветительных приборов;
- контейнера;
- логического блока;
- распределительного блока;
- обогревателя помещения и водонагревателя.
Все оборудования находится внутри обогреваемого контейнера, мерники расположены на раме в вертикальном положении, жидкость из мерников сливается в бассейн.

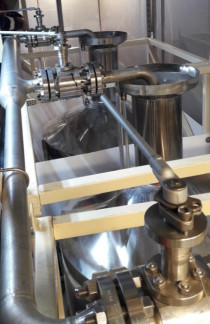

Схема общего вида установки поверочной на базе мерников представлена на рисунке 1.
Пломбирование установки поверочной на базе мерников осуществляется нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране мерника, кране для регулировки жидкости на горловине и на винте регулировки шкалы. Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
| Наименование характеристики | Значение |
| Номинальная вместимость мерников, входящих в состав установки, при температуре 20 °С и избыточном давлении 0 МПа, дм3 - мерников металлических эталонных 1-го разряда JLQ-1000 - мерник металлический эталонный 1-го разряда JLQ-447,6 | 1000 447,6 |
| Пределы допускаемой относительной погрешности установки при измерении объема при температуре +20 оС, % | ±0,02 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | вода |
| Температура измеряемой среды, °С | от +10 до +30 |
| Параметры электрического питания: | |
| - род тока | Переменный, одно- или трехфазный |
| - напряжение, В - частота, Гц | 220±10%, 380±10% 50±0,4 |
| Габаритные размеры установки, мм, не более - высота - ширина - длина | 4594 2582 8132 |
| Габаритные размеры мерников, входящих в состав установки, мм - мерник металлический эталонный 1-го разряда JLQ-1000 - мерник металлический эталонный 1-го разряда JLQ-447,6 | 2186x1402x1434 2016х1080х1107 |
| Масса мерников, входящих в состав установки, кг: - мерник металлический эталонный 1-го разряда JLQ-1000 - мерник металлический эталонный 1-го разряда JLQ-447,6 | 288 136 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится в левом нижнем углу титульного листа паспорта на установку типографским способом.
Таблица 3
| Наименование | Количество |
| Установка поверочная на базе мерников: - мерник металлический эталонный 1-го разряда JLQ-1000, зав. №16С91100 - мерник металлический эталонный 1-го разряда JLQ-1000, зав. №16С92101 - мерник металлический эталонный 1-го разряда JLQ-447,6 зав. №16С93102 | 1 1 1 1 |
| Установка поверочная на базе мерников. Паспорт | 1 |
| МП 0814-9-2018 «ГСИ. Установка поверочная на базе мерников. Методика поверки» | 1 |
осуществляется по документу МП 0814-9-2018 «ГСИ. Установка поверочная на базе мерников. Методика поверки», утвержденному ФГУП «ВНИИР» от 18 июня 2018 г.
Основные средства поверки:
- рабочие эталоны единицы массы 2-го или 3-го разряда по ГОСТ 8.021-2015;
- средства поверки в соответствии с ГОСТ 8.400-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
отсутствуют.
Нормативные документы, устанавливающие требования к установке поверочной на базе мерников
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
