| Номер в госреестре | 77860-20 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | НЯЦИ.405211.032 |
| Изготовитель | ПАО "Сатурн", г.Краснодар |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления НЯЦИ.405211.032 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред в установках термоциклирования ПАО «Сатурн».
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде одного чувствительного элемента (далее - ЧЭ) в прозрачном диэлектрическом силиконовом компаунде с присоединёнными удлинительными проводами в высокотемпературной тефлоновой изоляции, помещенными в силиконовую трубку. На силиконовой трубке размещен шильдик, выполненный из нержавеющей стали. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с чувствительным элементом: 4-х проводная.
Монтаж ТС перед эксплуатацией осуществляется в рабочем пространстве установки (камеры).

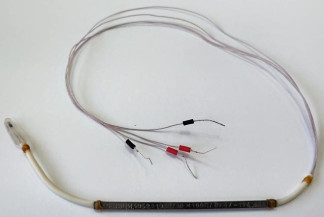

Общий вид ТС представлен на рисунке 1.
у У
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до +180 |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 66512009 | Pt100 |
| Номинальное значение сопротивления при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | ±(0,3+0,005|ф, где И -абсолютное значение температуры, °C, без учета знака |
| Время термического срабатывания ТС в водной среде (0,4 м/с), с, не более | 6,0 (t0,5) |
| Общая длина, мм, не более | 520 |
| Длина удлинительного кабеля, мм, не более | 505 |
| Масса, г, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -196 до +180 до 80 |
наносится на титульный лист паспорта методом штемпелевания.
| Таблица 2 - Комплектность средств измерений | ||
| Наименование | Количество | Примечание |
| Термопреобразователь сопротивления | 30 шт. | - |
| Паспорт | 30 экз. | - |
| Методика поверки МП 207-046-2019 | 1 экз. | на партию ТС |
осуществляется по документу МП 207-046-2019 «Термопреобразователи сопротивления НЯЦИ.405211.032. Методика поверки», утверждённому ФГУП «ВНИИМС», 27.12.2019 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (мод. ТЕРМОТЕСТ-100) (Регистрационный № 39300-08).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
