| Номер в госреестре | 77859-20 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | серии WZPD |
| Изготовитель | ?ма "JiangSu Dongjia Electric Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 17.03.2030 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые серии WZPD (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки и сердечника статора электродвигателей, генераторов и трансформаторов.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи представляют собой пазовые ТС, состоящие из одного или двух проволочных ЧЭ, помещенных в корпус с присоединительными удлинительными проводами в гибкой металлической армированной защитной оболочке. Корпус ТС может быть выполнен с экранированием медной фольгой или без него.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с ЧЭ: 3-х или 4-х проводная. Термопреобразователи сопротивления платиновые серии WZPD выпускаются в следующих исполнениях: WZPD, WZPD2, WZPDА, WZPDА2, различающихся конструктивным исполнением и количеством ЧЭ.

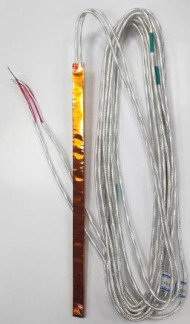

Структура обозначения ТС приведена в таблице 1. Общий вид ТС представлен на рисунке 1.
Таблица 1
| Термопреобразователи сопротивления платиновые WZPD □ □ 1 2 | |
| 1. Тип исполнения | |
| А | исполнение с экранированием |
| отсутствие символа | исполнение без экранирования |
| 2. Количество чувствительных элементов (ЧЭ) | |
| 2 | два |
| отсутствие символа | один |
отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +180 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 | В |
| Предел допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по МЭК 60751/ГОСТ 6651-2009, оС: | ±(0,3+0,005|t|), где t - абсолютное значение температуры, °C, без учета знака |
| Ширина монтажной части ТС, мм | от 4 до 20 |
| Длина монтажной части ТС, мм | от 40 до 950 |
| Толщина монтажной части ТС, мм | от 1,5 до 6 |
| Наименование характеристики | Значение |
| Длина соединительного кабеля, мм | от 100 до 20000 |
| Масса, г | от 30 до 3000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +180 95 |
| Средняя наработка до отказа, ч, не менее | 440 000 |
| Назначенный срок службы ТС, лет, не менее | 25 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Термопреобразователь сопротивления платиновый | 1 шт. | исполнение в соответствии с заказом |
| Паспорт | 1 экз. | - |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на партию однотипных ТС при поставке в один адрес |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «JiangSu Dongjia Electric Co., Ltd.», Китай
