Полуприцепы-цистерны ППЦ-Кобо, 77776-20

Назначение

Полуприцепы-цистерны ППЦ-Кобо (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Описание

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из алюминиевой сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива.

ППЦ являются транспортными мерами полной вместимости (далее - ТМ).

Технологическое оборудование предназначено для проведения операций налива-слива нефтепродуктов и включает в себя:

-    заливную горловину с указателем уровня налива;

-    систему нижнего налива;

-    систему налива/слива через насос;

-    предохранительный дыхательный клапан с огнепреградителем и переворотным устройством;

-    систему рекуперации паров (при наличии нижнего налива);

-    систему гравитационного слива с донными клапанами, шаровыми клапанами/API-клапанами, трубопроводами или слива через насос;

-    сливные магистрали;

-    запорную и предохранительную арматуру (клапан донный, кран шаровой/API клапан с крышками, быстроразъемные соединения);

-    рукава напорно-всасывающие;

-    насос для слива/налива (по дополнительному заказу).

ППЦ имеют модификации ППЦ-Кобо-30, ППЦ-Кобо-32, ППЦ-Кобо-34, ППЦ-Кобо-36, ППЦ -Кобо-38, ППЦ-Кобо-40 и ППЦ-Кобо-45, которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид ППЦ представлен на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение

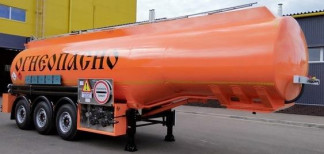

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ-Кобо-38.

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (часть 3), вместимостью 200, 500, 1000, 2000, 5000 дм , относительная погрешность ±0,1 %;

-    рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (часть 1), пределы относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку в соответствии с рисунком 2 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 29.20.23-02-34848167-2019 Автоцистерны АЦ-Кобо, автотопливозаправщики АТЗ-Кобо, прицепы-цистерны ПЦ-Кобо, полуприцепы-цистерны ППЦ-Кобо. Технические условия
